Conductix-自動排纜式電纜卷筒的基本配置與應用場景

邊慶杰 QQ：2850590584   手機： 18510057390 電話：010-64714988-214 傳真：010-64714988-668 郵件：tk9@handelsen.cn

ORION-自動排纜式電纜卷筒配備有自動繞纜裝置。通常情況下，可纏繞長達1500m 的電纜，從技術角度看，如此長度的電纜使用ORION-電纜卷筒是解決方案，滑環可以采取內置式或外置式安裝等兩種方式，可更好的滿足客戶 對空間的要求。

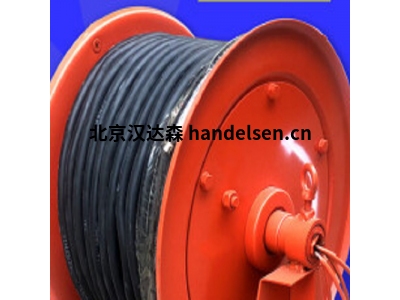

　　Conductix-自動排纜式電纜卷筒ORION簡介

　　基本特點

　　應用環境 隧道/碼頭

　　環境溫度 0°C - +50°C

　　相對濕度 30% ~ 90%

　　海拔高度≤海平面上1000 米

　　安裝方式 機架底部4 個安裝圓孔

　　驅動方式 標配: 三相異步電機

　　選配: 氣動或液壓馬達

　　制動方式 標配: 無制動器

　　選配: 氣動或電動制動器

　　限位開關 4個觸點

　　供電滑環 低壓:電壓等級1 KV， 電流≤800 A

　　中壓: 3~20KV，電流≤600A

　　IP 55 防護等級

導纜架移動形式自動和同步運行

　　標準配置

　　筒體 Q235B鋼板噴漆處理RAL9001

　　機架高強度工字鋼噴漆處理 RAL9001

　　減速箱箱體為灰色噴漆的高強度鑄鐵制作，內部齒輪是經過特殊處理的鋼制作，軸是采用 高強鋼制作，飛濺潤滑

　　馬達/電機 230/400VAC 50HZ，防護等級IP55，絕緣等級F，鑄鋁或鑄鐵殼體

　　供電滑環 安裝于筒體內部，動力環為青銅鑄造，輔助環為黃銅材料，碳刷為銅石墨材料，絕 緣子為加強型玻璃纖維塑料

　　緊固件 鍍鋅鋼 8.8 級

導纜架形式鏈條驅動
