Sikla Simotec-浮動軸承 LC-HV 150
產品介紹
Sikla Simotec-聯合 GE F 80
用于支撐與 siFramo 80 支撐系統連接的單臂懸臂以及用于加強框架結構。
角度 α 在 25° 和 155° 之間無級變化。
部件
使用底板上的 4 個自鎖螺釘 FLS F 將接頭固定到 TP F 80 承載型材上。與八角形相連的支撐型材 TP F 80 也用 4 個鎖緊螺釘固定，因此總共需要 8 個鎖緊螺釘?？梢允褂孟卤泶_定支撐型材的鋸切長度。
以所需角度組裝后，必須將接頭中的螺釘擰緊至 40 Nm。
技術規格
通用電氣 F 80 - 80 140 80 80 25° - 155° -
通用電氣 F 80 - 80q 140 80 80 25° - 155° 190x80x8
材料：鋼，HCP
通用電氣 F 80 - 80 2.1 1 113835
通用電氣 F 80 - 80q 3.0 1 113834

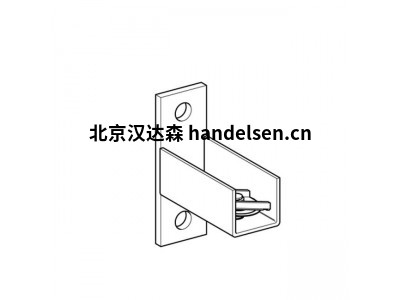

Sikla Simotec-支架 TKO F 100/160
用于單臂懸臂安裝在墻壁、地板、天花板和承載系統 100、120 上的現成元件，或用于構建具有適當連接部件的桁架。
部件
根據要求，推薦不同類型的安裝：
使用 4 個重型錨固件 M12 固定到結構上。
使用 5P M12 S 安裝套件對鋼梁（法蘭寬度 100 - 180 mm）進行強制鎖定連接。
技術規格
TKO F 100/160-800 800 280x280x12 M12
TKO F 100/160-1200 1200 280x280x12 M12
執行：
底板焊接到支架型材 F 100/160
材料：
盤子：鋼，HCP
光束輪廓：鋼，HCP
批準/符合性
CE 標志（www.sikla.de/downloads 上的性能聲明）
TKO F 100/160-800 18.5 1 113097
TKO F 100/160-1200 24.5 1 113420
Sikla Simotec-浮動軸承 LC - HV
高度可調的浮動軸承，用于在合適的表面上支撐滑動管道。在 2.5 毫米的齒形網格中進行高度調節。
當放置在鋼梁上時，建議的最小法蘭寬度為 80 毫米。
供貨范圍
上下部分用螺絲固定在一起，可以調節高度?；逡呀?jīng)安裝在下部。
技術規格
類型
LC - 高壓 90 90 88.5...113.5
LC-HV 150 150 116...168.5
LC-HV 200 200 171...223.5
擰緊扭矩螺釘連接：
DN 15 - 40 40 橋上的螺絲 80
DN 50 - 200 50 橋上的螺絲 80
DN 250 - 300 60 橋上的螺絲 80
方面：
金屬板：長 = 250 毫米 x 寬 = 100 毫米
包括滑板：長 = 256 毫米 x 寬 = 105 毫米
材料：
鈑金件：鋼，HCP
螺絲、螺母：鋼，HCP
滑板：聚酰胺 6.0，玻璃纖維增??強，黑色
溫度范圍滑板：-20°C 至 +130°C
介質溫度 t f :-20°C 至 +300°C（如果 t f > 270°C，請移除滑板）
Sikla Simotec-浮動軸承 LC-HV 150
