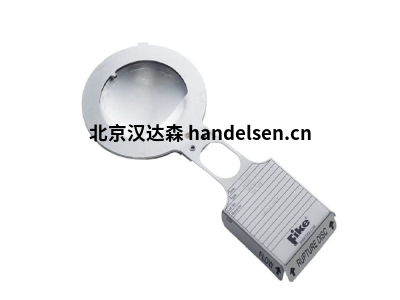

美國fike AD 系列螺栓型爆破片





Fike 的 AD 系列螺栓型爆破片是專門設計使用于常壓容器，防止超壓或過度真空。AD-V 系列螺栓型爆

破片的設計只適用于超壓。關于衛生級使用， 請參考數據表 R.4.44.17ZH AD-H 系列。

特性和優點

• 平板型爆破片，不需使用特別的夾持器，安裝在標準的 ASME 150 配套法蘭之間。（其它法蘭等

級可根據要求提供）

• 壓縮非石棉（芳綸纖維腈橡膠墊圈）墊片是預先安裝于爆破片的兩面

• 用含氟聚合物為密封，316 不銹鋼頂部和底部是標準的制造材料 • 50% 操作比 • 可用于低爆破壓力， 1 PSIG (.07 BARG) 至 15 PSIG (1.03 BARG) • 標準口徑為公稱管道口徑 2 IN (DN50) 至 24 IN (DN600)。更大口徑也有供應。 • 最高操作溫度是 500°F (260°C) • 在同等壓力下任一方向爆破 (1:1 ratio) (只適用 AD 爆破片) • AD-V (真空) 單一方向爆破并能承受全真空

(注釋: 24” 口徑可承受從 1-4.50 PSIG (.07-.31 BARG) 的全真空。如果壓力大于 4.50 PSIG (.31 BARG) 那么 AD-V 能

承受半真空)

• 標準為零制造范圍

壓力釋放閥門應用

AD 型爆破片的設計是用來把設備如安全閥，和腐蝕性大氣隔離開來。

AD 爆破片可以安裝在下游以保護閥門的內部或安裝在上游以隔離大氣環境
