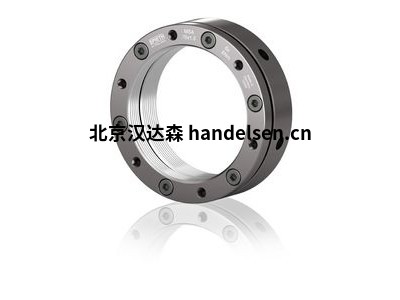

　　MSA系列防松螺母的接觸面減小，其中一些外徑比MSR系列小，特別適用于角球軸承和圓柱滾子軸承(ISO直徑系列9)的裝配

　　示例 1：圓錐滾子軸承 沈陽漢達森yyds祁

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：2850590582@qq.com

　　



　　在圓錐滾子軸承中，跳動精度、高水平的軸向剛度和動態安全性為軸承的完美運行做出了重大貢獻：施加在圓錐滾子軸承上的徑向應力產生軸向力(軸向剛度)。由于缺乏軸向預緊力(無軸向摩擦)，鎖緊螺母的本質安全性非常重要。

　　示例2：滾珠主軸

　　



　　防松螺母的使用使?jié)L珠主軸的軸承具有很高的軸向剛度。在高動態運行條件下，鎖緊螺母的高度動態安全性是一個主要優勢。

　　示例3：摩擦離合器

　　



　　這里使用防松螺母來精確和無級調節摩擦離合器上彈簧的預緊力。可靠的鎖定功能在這里尤為重要。

　　示例4：主軸軸承

　　



　　防松螺母可確保車床中主軸軸承的高軸向剛度和出色的同心度。

　　示例 5：圓軸

　　



　　在軸向方向上不會損失一毫米，盡管如此，無需犧牲跳動精度、軸向剛度或高度的動態安全性。

　　示例 6：表結構

　　



　　由于采用扁平設計，埋頭安裝不會在工作臺表面造成任何干擾輪廓。由于螺紋后刀面游隙引起的傾斜防松螺母引起的結構應變，甚至由于鎖緊螺母的特性，在動態載荷下甚至打開是不可能的。

　　示例 7：刀具主軸

　　



　　MSF 防松螺母的低安裝高度使得在主軸上形成緊湊的驅動側成為可能。這種配置節省了寶貴的安裝空間，并最大限度地減少了破壞性的旋轉彎曲應力。同時，斯皮思高精度防松螺母的優勢得到了充分利用。

　　示例 8：進給驅動系統

　　



　　使用防松螺母的安裝能夠可靠地將滾針軸向圓柱軸承的高承載能力和軸向剛度傳遞到進給驅動系統。防松螺母提供的出色鎖定性能在動態應力下非常重要。

　　示例 9：活塞夾具

　　



　　活塞夾具利用了防松螺母的所有技術優勢：承載能力、軸向剛度和出色的鎖定性能。

　　減少資源投入

　　無需額外的凹槽或鎖板。

　　自由、無級可變和精確定位。

　　快速、精確的安裝結果。

　　由于采用背簧膜片，易于拆卸。

　　更成功

　　最佳鎖定效果。

　　即使在組裝狀態下，跳動精度也很高。

　　高動態負載能力。

　　高動態剛性。

　　動態平衡結構。

　　適用于高速。

　　4 個獨特功能 – 眾多優勢

　　安全

　　鎖定系統可以施加高夾緊力，以確保螺母摩擦鎖定在主軸螺紋上。載荷以 360° 對稱均勻的方式施加到螺紋上。鎖緊力和工作負荷作用于同一方向，不能相互抵消。這是對最高鎖定效果的要求，同時保留連接組件。

　　自定心 鎖定程序旨在對主軸螺紋上的螺母施加自定心

　　效果。這是確保螺母相對于主軸的同軸端部位置以及端面相對于連接組件的垂直方向的先決條件。對于要求苛刻的應用，此效果可以在單獨的安裝步驟中使用，專門用于最大程度地減少螺紋連接間隙。

　　精確

　　決定精度的所有功能表面均在一次設置中制造。與其他鎖定概念相比，即使在安裝和操作期間，設計后也能保持精度。

　　始終如一的剛性

　　無論螺母中的預緊程度如何，鎖緊力的封閉分布都確保了螺紋側面在工作負荷方向上的密集應用。裝配過程在螺紋副的連接中產生彈性預緊力，從而顯著增加螺紋側面的軸承面積和連接的剛度。由強脈沖或力方向突然變化引起的破壞性微運動大大減少。
