連接空氣傳感器

使用障礙物連接空氣傳感器Ex

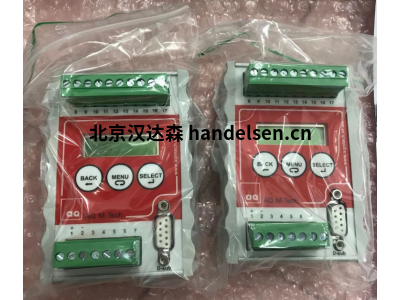

超聲控制器D72或DP72未經過認證，必須使用本質安全屏障進行連接

空氣傳感器Ex。 下圖顯示了如何通過兩個屏障連接兩個空氣傳感器SAC。 它是

重要的是根據EN 60079-14安裝屏障和傳感器，并總結電壓和電壓

根據附錄B的電流。

每個空氣傳感器都需要一個齊納屏障。

在圖中，D72 / DP72和屏障之間的電纜類型與屏障之間的類型相同

和空氣傳感器。 如果使用其他電纜類型，則必須屏蔽。 電纜的非屏蔽部分不應該長時間不必要。

選擇障礙

必須根據EN 60079-14選擇屏障，但也有測量注意事項

選擇障礙：

1.屏障必須使用電阻電流限制。

2.屏障必須是針對無偏的交流電流相對地面。

3.屏障電壓應盡可能高。 （最小±8V AC）

4.阻隔性應盡可能低。 （最多110？）

屏障必須盡可能少地衰減2MHz。 對地的勢壘電容應盡可能低。

推薦屏障：Pepperl + Fuchs Z960。

防爆barriershields

屏蔽鋁板必須放在屬于每個超聲波的每組屏障外面

控制器D72 / DP72。

齊納阻擋層沒有屏蔽，因此如果沒有屏蔽鋁板，則可以傳遞噪聲

屬于不同D72 / DP72的障礙之間。 電纜的未屏蔽部分也應短

防止在不同的D72 / DP72之間傳輸噪音。

屏蔽鋁板必須單獨訂購，產品編號：Ex-barrierhield。

Ex-barrierhield卡在DIN導軌上，靠近本質安全的齊納屏障

空氣傳感器用于設備組IIB和設備組1 / 2G。

傳感器導管的內部設計為暴露于區域0，其余部分暴露于區域1。

傳感器正在將超聲波發送到0區。請注意，超聲控制器D72未經過Ex認證，必須使用屏障連接空氣傳感器。 傳感器內部的本質安全電路與地隔離。

應遵守安全和維護防爆電氣設備的通用規定。 （歐洲國家的EN 60079-14和EN 60079-17與CENELEC相連）。 具有所需知識的人員應執行安裝。

?型號展示：

AQ空氣傳感器，PP（聚丙烯）

瑞典AQ 傳感器 FCP4-25    內徑：Ø4mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP4-25-EX 內徑：Ø4mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP6-25    內徑：Ø6mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP6-25-EX 內徑：Ø6mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP10-25    內徑：Ø10mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP10-25-EX 內徑：Ø10mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP14-25    內徑：Ø14mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP14-25-EX 內徑：Ø14mm 外徑：Ø40mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCP22-50    內徑：Ø22mm 外徑：Ø76mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCP22-50-EX 內徑：Ø22mm 外徑：Ø76mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCP38-64    內徑：Ø38mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，

瑞典AQ 傳感器 FCP38-64-EX 內徑：Ø38mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，

AQ空氣傳感器，316L（耐酸鋼），帶固定電纜

瑞典AQ 傳感器 FCS10-25    內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS10-25-EX 內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS16-25    內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS16-25-EX 內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：5m，

瑞典AQ 傳感器 FCS16-50    內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS16-50-EX 內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS22-50    內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS22-50-EX 內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS35-50    內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS35-50-EX 內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：5m，

瑞典AQ 傳感器 FCS46-64    內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，

瑞典AQ 傳感器 FCS46-64-EX 內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：5m，
