Testec TT-SI-51 探頭

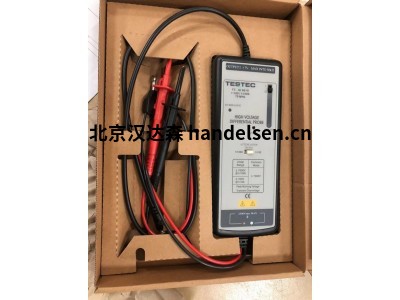

TESTEC TT-SI 5150MHz差分探頭

TESTEC TT-SI 5150MHz差分探頭通過使傳統示波器能夠顯示和測量電路內波形參考高共模電壓，TESTEC TT-SI 5150MHz差分探頭差分探頭擴展了測量示波器在電子功率轉換器、逆變器、電機速度控制、開關模式電源，TESTEC TT-SI 5150MHz差分探頭以及許多其他應用。



Testec TT-SI-51 探頭技術數據：

環境工作溫度

-10 至 40℃

環境儲存溫度

-30～70℃

環境工作濕度 25% 至 85% RH

環境儲存濕度 25 至 85% RH

BNC 電纜長度 125cm

輸入引線長度 50cm

重量 300gms

尺寸 (LxWxH) 111mm x 22mm x 14mm

* 電壓限制是 DC+Peak AC 和 RMS 值中的較小者。

.提供的電壓必須小于 16V 和大于 3.3V，否則探頭可能

損壞或無法正常操作。

 對于電源極性錯誤，內置電路將保護探頭，不會有危險或

會發生損壞。

 當電池電壓過低時，面板上的電源指示燈會變暗

然后區分。

帶寬 DC 至 50MHz (-3dB)

衰減比 1/100

精度 ±1%

上升時間

輸入阻抗

<7ns

4MΩ//7pF 每側接地

輸入電壓*

- 差分范圍 ±700V(DC+Peak AC) 或 600Vrms

- 共模范圍 ±1400V(DC+Peak AC) 或 600Vrms

- 絕對最大值。電壓 ±1400V(DC+Peak AC) 或 600Vrms CAT II

 （輸入到地）

輸出

- 擺動（進入 5kΩ 負載）±7V

- 偏移（典型值）<±1mV

- 噪音（典型）

- 源阻抗（典型）

CMRR（典型值）

0.3mVrms

50Ω

-90dB @60Hz, -55dB @1MHz

電源要求** 電源適配器（6VDC/90mA 或 9VDC/70mA）

（三種電源選擇） 可拆卸電池組（4xAA 電池）

 電源線

電源適配器的可選擴展插頭

- 輸入 1 個額定電流為 1A 的插孔。

- 輸出 三個額定電流為 1A 的插頭。

Testec TT-SI-51 探頭





Testec TT-SI-51 探頭

檢驗程序

  將 BNC 輸出連接器連接到通用示波器的垂直輸入端。

將合適的電源連接到此探頭，然后打開它。

將示波器設置為 DC 耦合和 1V/div。 在顯示屏上居中跟蹤。

  將探頭的輸入連接到電源線。

然后，示波器屏幕上會顯示適當幅度的 50Hz/60Hz 正弦波，這表示探頭工作正常。



Testec TT-SI-51 探頭
