Schischek線性閥門執行器

帶彈簧復位的線性閥門執行器 InMax + LIN

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：2850590582@qq.com

　　防護等級 IP66 |，用于安全區域，非防爆

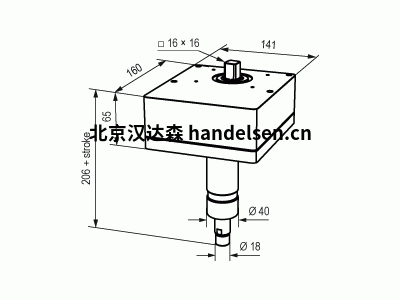

線性閥門執行器|500-3.000 N 測量單位為毫米描述 – 帶彈簧復位的線性閥門執行器 InMax + LIN



　　InMax + LIN 線性閥門執行器，帶彈簧復位，用于截止閥或三通閥的自動化

　　用作安全區域(工業應用)、開關或 3 位執行器或調制執行器中具有安全功能的執行器

　　可選不銹鋼或近海/海洋涂層

　　技術參數

　　力*

　　電源(通過執行器)

　　頻率

　　中風*

　　電機運行時間(通過執行器)*

　　彈簧復位*

　　控制方式*

　　執行器連接

　　方形軸連接

　　外殼材料/保護

　　環境溫度

　　電源

　　重量(包括執行器)*

　　安裝區域

　　*因類型而異線性單元

　　500-3.000 N

　　24-240 伏交流電/直流

　　50-60 赫茲

　　7，5 / 10 / 15 / 20 / 30 / 42 毫米

　　0.1-15秒/毫米

　　3 / 10秒(尺寸S)，20秒(尺寸M)

　　開關， 3 位置， 0-10 V 直流， 4-20 mA

　　在集成接線盒上

　　16 × 16 毫米

　　鋁 / IP66 (執行器)

　　-20°C+40°C (在 T6 時) / -20°...+50°C (在 T5 時)

　　電纜約 1 m

　　約 8 公斤 (尺寸 S)， 約 14 公斤 (尺寸 M)

　　安全區域

查看技術數據表根據力和最大行程選擇推薦的執行器



　　林型林-7.5林-10林-15林-20林-30林-40

　　力\行程7，5 毫米10 毫米15 毫米20 毫米30 毫米42 毫米

　　500 N最大-

　　15-..F最大-

　　15-..F最大-

　　15-..F最大-

　　15-..F最大-

　　15-..F最大-

　　30-..F

　　800 N最大-

　　30-..F

　　1.000 N最大-

　　30-..F最大-

　　50-..F

　　1.500 N最大-

　　30-..F最大-

　　50-..F

　　2.000 N最大-

　　30-..F最大-

　　30-..F最大-

　　50-..F–

　　2.500 N最大-

　　50-..F––

　　3.000 N––

　　注意：

　　在兩個值之間的行程處，使用下一個較高的線性單位(例如，24 mm 行程 = LIN-30)。

　　行程<標稱(電機阻斷)的YF執行器的分辨率限制!

　　注意執行器的最大力，以防止損壞您的閥門!

　　信息：

　　有關帶彈簧復位的合適執行器的詳細信息，請參閱此處致動器彈簧的標稱力 (N) 與 −20...+40 °C 溫度下 LIN 最大行程的關系

　　額定力 (N)林-7.5林-10林-15林-20林-30林-40

　　最大-15-..F1.5001.5001.000800500–

　　最大-30-..F3.0003.0002.0001.5001.000800

　　最大-50-..F––3.0003.0002.0001.500

　　注意力：

　　電機中的阻斷力大約是標稱力的3至4倍。

　　注意閥門尺寸!

　　行程<標稱(電機阻斷)的YF執行器的分辨率限制!

　　注意執行器的最大力，以防止損壞您的閥門!在 0...+40 °C 的溫度下，致動器彈簧處的標稱力 (N) 相對于 LIN 的最大行程

　　額定力 (N)林-7.5林-10林-15林-20林-30林-40

　　最大-15-..F3.0003.0002.0001.6001.000–

　　最大-30-..F6.0006.0004.0003.0002.0001.600

　　最大-50-..F––6.0006.0004.0003.000

　　注意力：

　　電機中的阻斷力約為標稱力的1.5至2倍。

　　注意閥門尺寸!

　　上述值是具有執行自調節驅動器的名義信托!

　　最大信任可以讀取比表值高三到四倍的值!如果不執行自調節驅動，則可能會出現更高的信任值，這可能會導致上述閥門或連桿損壞!交貨

　　直線單元，適用于所有.最大-..-F 執行器尺寸 S 或 M

　　特殊型號涂漆(涂層)– 英寸-...-中級/中央照地電工(S或M號)+林-...-箱

　　在最大-...-CTS / CTM：鋁制外殼，帶耐海水保護的海上/海洋涂層，耐腐蝕性和海洋性，部分部件鍍鎳

　　林-...-：鋁制外殼，帶耐海水保護的近海/海洋涂層，耐腐蝕性和海洋性。

　　不銹鋼 (VA) 起重桿、連接部件和螺釘

　　適用于海上或陸上應用等

　　閥門適配/必要配件

　　要選擇合適的閥門適配并獲得合適的價格信息

　　，需要以下數據：

　　1. 閥門制造商

　　2.閥門類型

　　3.閥門公稱通徑(直徑) DN

　　對于仍然由希舍克設計的改編，此數據是最低要求

　　為了設計新的適應性，我們需要閥體

　　的其他細節以及圖紙

　　在采購訂單中，您必須訂購兩個部件 - 執行器+調整
