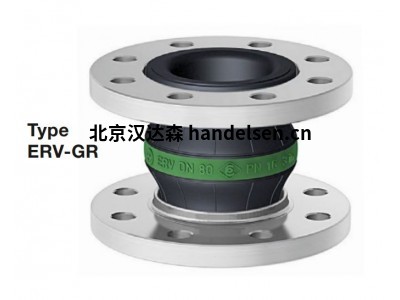

德國橡膠膨脹節ELAFLEX ERV-GR
ELAFLEX 橡膠膨脹節已準備好安裝，標準法蘭可以旋轉到任何需要的位置。通常不需要額外的密封。在組裝過程中必須遵守以下幾點：
1) 在安裝橡膠補償器之前，確保配對法蘭具有完善的密封面，并且補償器密封面被配對法蘭密封面完全覆蓋。配合法蘭的過大內徑以及突出的管端、凹槽或榫舌會損壞補償器的密封表面（參見第 475 頁的“設計者注意事項”）。 注意：當使用帶有旋轉法蘭的喇叭口時，喇叭口的外徑必須大于橡膠補償器密封面。
2）注意間隙是否合適：將橡膠補償器拖入過大的間隙會使橡膠波紋管變長，并可能導致密封圈在不注意的情況下從法蘭槽中拉出（見圖）。隨后擰緊螺釘時，密封環會被不對稱地壓碎。請注意：安裝過程中的較大伸長率會降低操作過程中的允許移動范圍?？商峁|片以縮短建筑物之間過大的間隙。
3) 橡膠補償器的安裝方式應確保生產日期可見。
4) 螺釘從波紋管側推入。在所有操作條件下，波紋管不得接觸螺釘。
5) 我們建議使用至少 8.8 級的法蘭螺栓。螺釘必須分三個階段交叉均勻擰緊。使用扭矩扳手?jǐn)Q緊時：
第 1 階段：用手均勻擰緊所有螺釘（確保密封面平行?。?。
第二階段：以 50 Nm 的扭矩橫向預張緊。
三、步驟：橫向擰緊~擰緊力矩
高達 DN 80 最大 80 Nm
高達 DN 300 最大 100 Nm
高達 DN 500 最大 130 Nm
DN 600 190 牛米
DN 700 250 牛米
DN 800 300 牛米
DN 900 310 牛米
DN 1000 340 牛米
請勿使用任何鋒利的工具，以免橡膠波紋管滑落時損壞。
6) 如果在組裝過程中沒有扭矩扳手可用，則可以擰緊螺釘，直到金屬法蘭之間的間隙“y”約為 1 mm（見圖）。
7）波紋管或法蘭的試驗壓力為PNx1.5，這個值取決于哪個是較弱的元件。
8) 橡膠補償器的橡膠波紋管不得涂漆！溶劑會腐蝕橡膠；油漆層也使后期檢查時的視覺控制更加困難。
9) 焊接工作時，橡膠波紋管必須防熱。在電焊過程中，電流不得通過波紋管轉移。
10) 應避免 90°C 以上的輻射熱。因此，如有必要，應使用防火罩（參見目錄第 471 頁）。
11) 橡膠膨脹節是易損件，必須包括在系統的例行檢查中（目視檢查膨脹節是否損壞，并通過壓痕檢查波紋管是否硬化）。
12) 帶拉桿的膨脹節出廠時帶有埋頭螺母，僅稍加支撐。安裝后，拉桿必須與法蘭牢固連接
