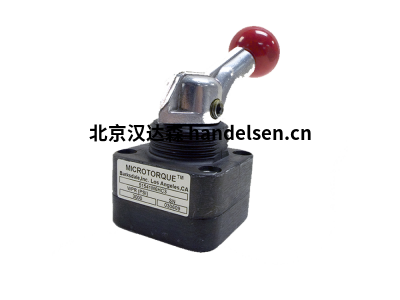

  Barksdale 的 Microtorque閥為壓力高達 6,000 psi 的流體動力應用提供方向控制，設計緊湊和零泄漏是Barksdale 518系列手動控制閥的特點。 Barksdale 的 Shear-Seal技術， Barksdale  Microtorque閥門提供可靠的性能和研磨的金屬對金屬密封表面，可以輕松耐受受污染的流體。Barksdale閥提供了許多選項，使其極為通用，包括面板安裝、彈簧復位、2 或 3 位制動器、DO3 歧管安裝和非互流。



Barksdale手動控制閥518系列技術規格：

介質：液壓油

工作壓力：6,000 psi (415 bar) **

背壓：在返回端口處不得超過 250 psi (17.2 bar)

耐壓：除回油口外為工作壓力的1-1/2倍

爆破壓力：除回油口外為工作壓力的2-1/2倍

介質溫度范圍：-40° 至 +250°F（-40° 至 +121°C）

端口：1/4” NPT，SAE 用于 1/4” 管道，或 DO3 模式用于歧管安裝

面板安裝：面板安裝螺母（-P 選項）

歧管安裝：ISO 4401-03 安裝墊 DO3 歧管安裝隨附 (4) #10-24 螺釘和 O 形圈

手柄旋轉：90°；中心位置每側 45°

棘爪：2 位：在 90° 位置定位；3 位：中心位置和 2 個位置的制動器

可選彈簧復位：可用于中心位置或移動位置 5,000 psi (345 bar) 彈簧復位選項的zui大工作壓力

主體和外殼：陽極氧化鋁

軸、轉子、壓力密封件：400 系列不銹鋼

標準 O 型圈：Buna N，其他可用

支撐環：聚四氟乙烯

軸承：硬化鋼

運輸重量：0.95 磅



Barksdale手動控制閥518系列特征

緊湊的設計

非互流選項

彈簧復位選項

多種手柄類型

2 或 3 位置定位器



Barksdale手動控制閥518系列應用

工件夾具和系統

液壓機和起重系統

液壓試驗設備

注脂設備

液壓動力裝置



Barksdale 型號：

Barksdale 51841M6HC3-MC
