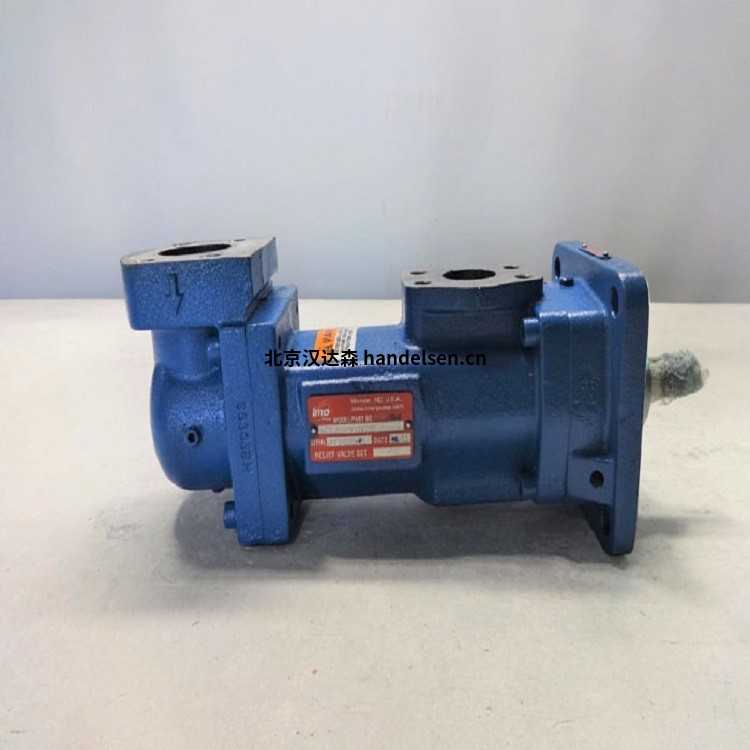

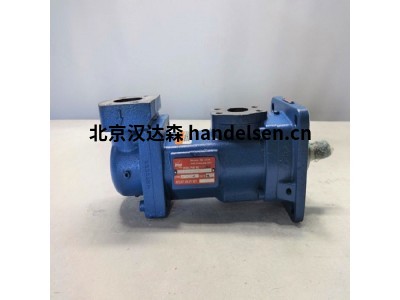

Imo 3D三螺桿泵系列特點

Imo 3D三螺桿泵系列特點

   Imo AB總部位于瑞典斯德哥爾摩，Imo AB生產三軸螺桿泵，適用于泵送所有具有潤滑特性的非腐蝕性流體。



   Imo三螺桿泵3D系列是一種通用設計，適用于許多應用，包括潤滑、燃料運輸和燃燒器服務、低壓液壓應用和液壓電梯服務。泵軸尺寸大，可根據需要允許皮帶驅動（僅限機械密封版本）。





Imo三螺桿泵3D系列規格

外殼 -  高強度、細粒鑄鐵。鑄鋼可選，尺寸 156-400

轉子外殼-  珠光體灰鐵

動力轉子  - 合金鋼，氮化硬化和螺紋研磨

惰輪轉子 -  珠光體灰口鐵，感應淬火和螺紋磨削

墊片  ——纖維素和非石棉纖維

密封和軸承 -   B 型：Buna N 波紋管機械密封、Buna N O 型圈和標準外部、油脂填充、深溝球軸承 - 推薦用于餾分燃料和潤滑油或液壓油。H 型：強制驅動機械密封、氟橡膠 O 型圈和外部高溫、永久油脂填充、深溝球軸承。

附件   - 完全安裝、按訂單制造的泵/驅動器組件可提供底板、ANSI RF 線軸件、NEMA 'C' 面適配器。

出口壓力  - zui大 500 PSIG (34.5 BAR)。推薦的zui小壓差為 40 PSI (2.75 BAR)。

入口壓力   - B 型和 H 型：zui大 75 PSIG (5 BAR)，餾分燃料，潤滑油尺寸 106-187。zui大 50 PSIG (3 BAR)，餾分燃料，潤滑油尺寸 218-400。H 型：zui大 40 PSIG (2.7 BAR)，殘油和原油尺寸 106-187。zui大 10 PSIG (0.7 BAR)，殘油和原油尺寸 218-400。

粘度  - zui低 33 SSU (2.0 CST)。B 型：zui大 3000 SSU (650 CST)（考慮冷啟動）。H 型：粘度高于 3000 SSU (650 CST)。

溫度  - B 型：0 到 180°F（-18 到 82°C）。H 型：0 到 250°F（-18 到 121°C）在 1800 RPM 或更低，0 到 225°F（-18 到 107°C）在 1800 RPM 以上。

Drive-   Direct，皮帶或鏈條。也可提供無密封磁力驅動配置。

旋轉  - 順時針朝向泵軸標準。逆時針向海事組織咨詢

安裝  - 可以以任何方向安裝。水平或垂直安裝可選法蘭安裝。

過濾  - 需要入口過濾器來防止污染物和磨料進入泵。必須與過濾器供應商協商選擇它們，以防止泵耗盡。通常，建議使用 60 目（0.01 英寸 - 238 微米）用于輕油和 1/8-3/16 英寸（3-5 毫米）開口用于重油。

zui大速度 -  由于存在磨料和污染物，泵送殘余燃料或原油的速度不要超過 1800 RPM。
