heytraction齒輪電機G21-02/4技術參數

heytraction齒輪電機G21-02/4技術參數

   heytraction driving technology gmbh是一家擁有多年驅動技術經驗的中型公司。1994年以來，我們一直在開發、生產和銷售工業用的驅動器，重點是不斷變化的速度驅動器，以及滿足客戶特定要求的專用齒輪箱。



heytraction應用領域：

存儲技術、紡織工業、 印刷機械、木工機械、包裝機械、Conveyor系統、化學工業、工廠建設、機器工具



1、heytraction G2系列齒輪電機特點：

· 帶自由輸入軸

· 輸出扭矩T2高達30納米

· 比率i = 2,96至5611

· 安裝B3 - B14 - B5 - B3/B14 - B3/B5

· 所有齒輪馬達可用于任何位置

· 小型緊湊設計

· 與螺旋齒輪、螺旋錐齒輪或蝸輪的組合

heytraction G2系列齒輪電機型號示例：

heytraction G21-02/4         減速比i=2,96    輸出轉速=473rpm    輸出扭矩=0,41Nm

heytraction G23W2-02/4   減速比i=6.66     輸出轉速=210rpm    輸出扭矩=0,81Nm

heytraction G2S1-09/4      減速比i=5          輸出轉速=260rpm    輸出扭矩=1.53Nm



2、heytraction K系列執行器特點：

· 輸出扭矩T2高達30納米

· 齒輪比i = 2.96至5611

· 設置范圍R = 9

· 安裝B3 - B14 - B5 - B3 / B14 - B3 / B5

· 所有齒輪馬達可用于任何位置

· 小型緊湊設計

heytraction K系列執行器型號示例：

heytraction K21-18/4     減速比i=3     輸出轉速=155-1400rpm    輸出扭矩=2.5-0.75Nm

heytraction K23-18/4     減速比i=4.2  輸出轉速=111-996rpm      輸出扭矩=3.4-1.02Nm

heytraction K239-18/4   減速比i=37   輸出轉速=12.6-113rpm     輸出扭矩=29-8.5Nm



3、heytraction GN系列齒輪電機特點：

· 驅動功率P= 0，150千瓦

· 輸出扭矩T2高達30納米

· i=3，33到i=5611的轉換

· 安裝B3 - B14 - B5 - B3/B14 - B3/B5

· 所有齒輪馬達可用于任何位置

· 小型緊湊設計

· 與螺旋齒輪、螺旋錐齒輪或蝸輪的組合

heytraction GN系列齒輪電機型號示例：

heytraction GN23W2-150   減速比i=6.66   輸出轉速=601rpm  電機功率：0.15（0.10）KW

heytraction GN239W3-150 減速比i=32.47 輸出轉速=123rpm  電機功率：0.15（0.10）KW

heytraction GN24W2-150   減速比i=44.62 輸出轉速=90rpm    電機功率：0.15（0.10）KW

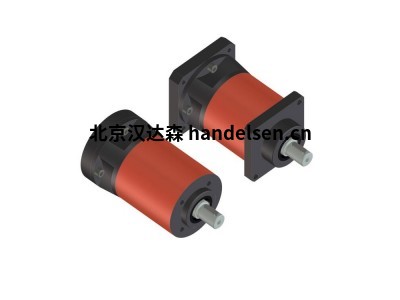

4、heytraction GPT系列行星齒輪特點：

· 高動態

· 緊急停止時的高安全性

· 非常適合所有操作模式

· 低運行噪音

· 低質量慣性矩

· 高扭轉剛度

· 高過載能力

· 良好效率

heytraction GPT系列行星齒輪型號示例：

heytraction GPT55-3-12-B14A-6-P1-H         安裝位置：水平                i=3:1  徑向力：180Nm

heytraction GPT75-5-12-B14A-9-P15-VO     安裝位置：垂直輸出頂部  i=5:1  徑向力：1061Nm

heytraction GPT90-7-55-B14A-6-P1-VU       安裝位置：垂直輸出底部  i=7:1  徑向力：1532Nm



heytraction實例型號：

heytraction G21-02/4

heytraction G23-02/4

heytraction G23-0214

heytraction G21-0214

heytraction G21-0214

heytraction G23-0214

heytraction G22-0214

heytraction G23-0214

heytraction G22-0214

heytraction G23-0214

heytraction G22-0214

heytraction G239-02/4

heytraction G24-02/4

heytraction G24-0214

heytraction G24-0214

heytraction G239-0214

heytraction G24-024

heytraction G239-0214

heytraction G24-02/4

heytraction G249-0214

heytraction G25-0214

heytraction G24-0214

heytraction G25-0214

heytraction G249-0214

heytraction G25-02/4

heytraction G249-02/4

heytraction G25-0214

heytraction G259-0214

heytraction G25-0214

heytraction G26-0214

heytraction G259-0214

heytraction G26-0214

heytraction G259-0214

heytraction G26-0214

heytraction G269-0214

heytraction G26-02/4

heytraction GF21-09/4

heytraction GF22-09/4

heytraction GF23-09 / 4

heytraction GF239-09 / 4

heytraction GF22W2-09/4

heytraction GF23W2-09/4

heytraction GF2S1-09/4

heytraction GF2W40-09/4
