Rogatti平面聯軸器 NW5-G1 / 8 FF

Rogatti 平面聯軸器 NW5-G1 / 8 FF

FlatFace 設計可減少連接和斷開聯軸器時的泄漏。清潔設計還降低了介質區域和外表面可能受到的污染程度。

聯軸器非常適合在腐蝕性環境中使用和使用強力清潔劑進行清潔，例如在食品加工業、制藥和化學生產中。該結構可在定位和耦合時實現簡單的單手操作。

材料：

所有組件均由 1.4404 制成

壓縮彈簧由 1.4310 制成

1.4125球

以粗體 NSF-H1 列出

清真和猶太潔食認證

技術數據

用于氣動軟管連接

氣動接口 G1 / 8

擰緊扭矩 7 Nm ± 10%

任何安裝位置

工作壓力 0.5 至 10 bar (0.05 至 1 MPa)

溫度范圍 -20°C 至 +50°C

符合 FKM / FDA 標準的密封件

符合性聲明 (EG) No. 1935/2004

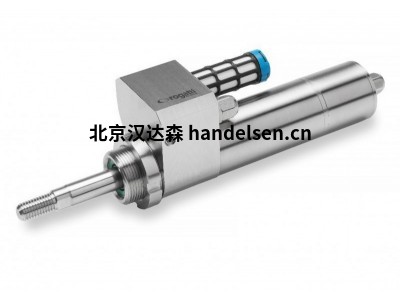

Rogatti 氣動沖擊氣缸 - 要傳遞的力

有時，論證在間接出現時才是最有力的。Rogatti 的氣動沖擊氣缸就是這種情況。因?yàn)樗鼈儾恢苯幼饔茫亲鳛椴考蚬ぜ哪芰棵}沖。最后但并非最不重要的是，由于它們的高延伸速度，它們既可以用于沖壓，也可以用于壓花、切割、連接或成型。

根據應用領域和行業，氣缸由鋁或不銹鋼制成。

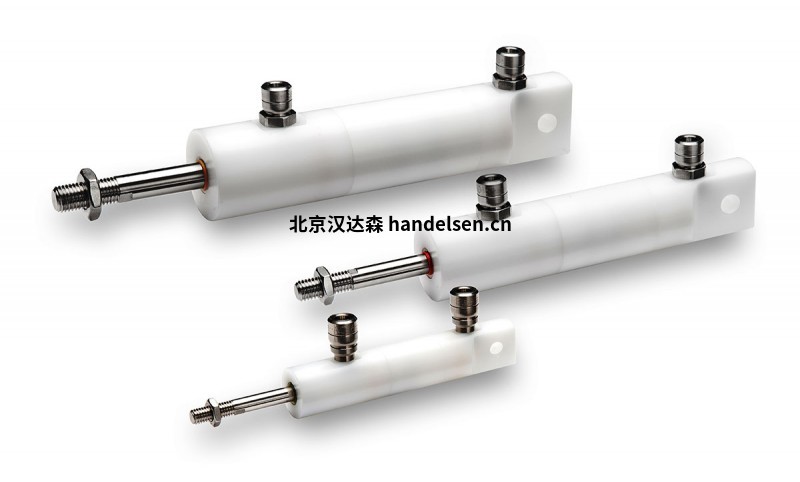

塑料氣缸

Rogatti 非常熟悉食品生產領域的高要求。這就是為什么塑料圓筒從一開始就始終根據“清潔設計”原則進行設計的原因之一：光滑的表面和大半徑，沒有角落、邊緣、縫隙或凹陷，可防止灰塵和細菌的積聚。易于清潔的表面補充了這些特性，還簡化了食品生產過程。

組件的所有磨損部件都可以快速輕松地更換，并且可以在短時間內提供。

材料

不銹鋼活塞桿

氣缸外殼由塑料制成，符合 FDA 標準

密封刮環由符合 FDA 標準的 PU 或符合 FDA 標準的 Viton 制成

技術數據

雙作用

活塞直徑 12、16、20、25 毫米

任何行程長度可達 100 mm

彈性終端位置緩沖器作為終端位置緩沖

干凈的設計
