德國mahr馬赫滾動軸承

德國mahr馬赫滾動軸承

名稱。MAHR滾動軸承

型號： MarSurf M1



1.MAHR導軌軸承。

①M(fèi)arMotion高精度旋轉行程軸承是用于無間隙直線運動、旋轉運動或組合運動的軸承，這些運動對精度要求很高，例如：機械工程、精密機械、光學工程、取放技術、醫療技術、印刷和紡織機械、電子、半導體機械、適應性強、表面經過精密研磨的硬化導向軸。

與MarMotion導套和球籠配合使用時，適用于高精密旋轉軸承，以確保預裝。導向軸符合DIN 9825標準。

③特點。導向直徑dw經過精密研磨，達到ISO h3，Rz<1μm。圓度在1/3 ISO-IT3以內，直線度在5μm/100 mm以內。端部為圓角或有導程錐度。

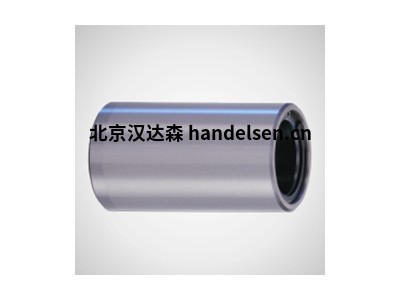

2.MAHR導套軸承。

①適應性強。按照N550設計，兩邊有止動環。當與軸徑dw ISO-h3結合使用時，保證了旋轉軸承的預緊。止動環確保有效限制保持架的線性和旋轉運動。止動環不會干擾旋轉軸承的順利運行。

②特點。保持環固定在兩側。封閉的導套和集成的球籠形成一個整體。導向孔直徑d1精磨至ISO公差I(lǐng)T 3，取決于直徑Rz 0.5-1.5 μm。圓度在1/3 ISO-IT 3內。圓柱度在IT 1內。

③在預緊狀態下插入軸的徑向跳動在0.0005毫米以內。外徑dB n4，徑向跳動誤差在IT 4.接地到導孔直徑d1，一側引入錐度。最大移動路徑Hmax由導套13的長度和球籠12的長度決定：Hmax=2（l3-l2）。



3. 3. MAHR陶瓷軸承。

①球籠可以提供不銹鋼球或陶瓷球。根據工件圖紙，其他尺寸可用于小批量生產或約從批量。10,000件作為注射成型件。

②適應性強。保持架是由聚甲醛樹脂和鋼球組成。由于塑料材料的輕質成分，可以實現高加速。杰出的空運行特性。盡可能地平穩運行。

③特點。注塑成型。球被捕獲，但可以輕松移動。軸向交錯的球延長了旋轉軸承的壽命。帶有配合銷和槽的保持架可以用來組合部分，形成任何需要的長度。關于安裝和維護的說明，承載能力，C列顯示了球籠在均勻徑向載荷下的額定載荷。進行時，必須計算出承載能力。

MAHR滾動軸承，德國MAHR滾動軸承

4. MAHR公司的部分產品型號。

①M(fèi)AHR便攜式粗糙度儀6910210

②MAHR粗糙度儀MarSurf PS1

③MAHR便攜式粗糙度儀6910210

④MAHR氣動傳感器C1208-M V 9DC

⑤MAHR傳感器M400 6910404

⑥MAHR粗糙度儀探頭NHT3-100

⑦M(jìn)AHR驅動器Perthometer PFM 6720907

⑧MAHR粗糙度儀MarSurf M1

⑨MAHR計量泵150cc/RS1011150-019-00A01AZ

⑩MAHR齒輪測量單元GMX 400 W
