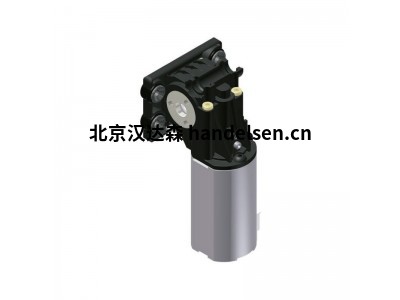

Ketterer電機驅動器帶 2 級蝸輪系列
電機驅動 3121
描述
強大的 24 V DC 電機,帶 2 級蝸輪,輸出端為直通六角插座。帶有 AMP 插頭的電機電纜和集成的霍爾傳感器可實現整個系統的安全連接和精確定位。
特殊功能
兩個集成霍爾傳感器,用于測量轉數
和旋轉方向
扳手寬度為 6 mm、7 mm、8 mm 的直通六角套筒
良好的自鎖性能
包含連接器的 220 毫米電機電纜
可與大多數 Ketterer 主軸系統結合使用
模型 3121.00-2002 3121.00-2007 3121.00-2008
發動機 直流電機 24 V 直流電機 24 V 直流電機 24 V
傳感器/電源 霍爾/5 V DC/0.3 A 霍爾/5 V DC/0.3 A 霍爾/5 V DC/0.3 A
防護等級 IP30 IP30 IP30
空轉速度 150 轉(24 伏) 150 轉(24 伏) 150 轉(24 伏)
占空比怠速 20%(5 分鐘時) 20%(5 分鐘時) 20%(5 分鐘時)
額定扭矩* 3牛米 3牛米 3牛米
占空比標稱負載* 20 秒開 240 秒關 20 秒開 240 秒關 20 秒開 240 秒關
短期峰值扭矩 (<1sec) 4.5牛米 4.5牛米 4.5牛米
輸入 六角 6 毫米 六角 7 毫米 六角 8 毫米
電機驅動 3130
描述
帶蝸輪和連續六角插座的緊湊型 24 V DC 電機。由于彈性聯軸器和減振緊固元件,優化了聲音特性。
盡管該驅動器是為符合人體工程學的工作臺應用而開發的,但它也可用于許多其他領域。
驅動器針對軸向壓力負載進行設計和測試。帶有 AMP 插頭和集成霍爾傳感器的電纜可以輕松安全地控制整個系統。
特殊功能
通過主軸系統的機械解耦進行振動和隔音設計
兩個集成霍爾傳感器,用于測量轉數和旋轉方向
扳手寬度為 6 mm 和 7 mm 的內六角套筒
良好的自鎖性能
包含連接器的 100 mm 電機電纜
可與大多數 Ketterer 主軸系統結合使用
變體鍵
變體由不同的扳手寬度以及
帶和不帶緊固板的緊固變體(變體 A 或變體 B)形成。
模型 3130.00-1002 變體 B 3130.00-1003 變體 B 3130.00-2002 變體 A 3130.00-2003 變體 A
發動機 直流電機 24 V 直流電機 24 V 直流電機 24 V 直流電機 24 V
傳感器/電源 霍爾/5 V DC/0.3 A 霍爾/5 V DC/0.3 A 霍爾/5 V DC/0.3 A 霍爾/5 V DC/0.3 A
防護等級 IP30 IP30 IP30 IP30
空轉速度 120 轉(24 伏) 120 轉(24 伏) 120 轉(24 伏) 120 轉(24 伏)
占空比怠速 20%(5 分鐘時) 20%(5 分鐘時) 20%(5 分鐘時) 20%(5 分鐘時)
額定扭矩* 3.5牛米 3.5牛米 3.5牛米 3.5牛米
占空比標稱負載 20 秒開 240 秒關 20 秒開 240 秒關 20 秒開 240 秒關 20 秒開 240 秒關
短期峰值扭矩(<1s) 6牛米 6牛米 6牛米 6牛米
輸入 六角 6 毫米 六角 7 毫米 六角 6 毫米 六角 7 毫米
電機驅動 3133.00
描述
帶蝸輪和連續六角插座的緊湊型 24 V DC 電機。盡管該驅動器是為符合人體工程學的工作臺應用而開發的,但它也可用于許多其他領域。帶有 AMP 插頭和集成霍爾傳感器的電纜可以輕松安全地控制整個系統。
特殊功能
兩個集成霍爾傳感器,用于測量轉數和
旋轉方向
扳手寬度為 6 mm、7 mm、9 mm 的直通六角套筒
良好的自鎖性能
低噪聲
包含連接器的 1000 mm 電機電纜
可與所有 Ketterer 主軸系統結合使用
變體鍵
變體由不同的扳手寬度形成。
模型 3133.00-0016 3133.00-0017 3133.00-0011
發動機 直流電機 24 V 直流電機 24 V 直流電機 24 V
傳感器/電源 霍爾/5 V DC/0.3 A 霍爾/5 V DC/0.3 A 霍爾/5 V DC/0.3 A
防護等級 IP30 IP30 IP30
空轉速度 120 轉(24 伏) 120 轉(24 伏) 120 轉(24 伏)
空轉的占空比 20%(5 分鐘時) 20%(5 分鐘時) 20%(5 分鐘時)
額定扭矩* 3.5牛米 3.5牛米 3.5牛米
占空比 3,5 Nm* 20 秒開 4 分鐘。離開 20 秒開 4 分鐘。離開 20 秒開 4 分鐘。離開
短期峰值扭矩(< 1 秒) 5牛米 5牛米 5牛米
輸入 六角 6 毫米 六角 7 毫米 六角 9 毫米
電機驅動 3133.48
描述
緊湊型 24 V DC 電機,帶蝸輪和直通六角
插座。盡管該驅動器是為符合人體工程學的工作臺應用而開發的,但它也可用于許多其他領域。帶有 AMP 插頭和集成霍爾傳感器的電纜可以輕松安全地控制整個系統。
特殊功能
兩個集成霍爾傳感器,用于測量轉數和旋轉方向
扳手寬度為 6 mm 和 9 mm 的直通六角套筒
最小結構尺寸的高扭矩
良好的自鎖性能
低噪聲
包含連接器的 100 mm 電機電纜
可與所有 Ketterer 主軸系統結合使用
變體鍵
變體由不同的扳手寬度形成。
模型 3133.48-0009 3133.48-0016
發動機 直流電機 24 V 直流電機 24 V
傳感器/電源 霍爾/5 V DC/0.3 A 霍爾/5 V DC/0.3 A
防護等級 IP30 IP30
占空比怠速 20%(5 分鐘時) 20%(5 分鐘時)
空轉速度 100 轉(24 伏) 100 轉(24 伏)
額定扭矩* 5牛米 5牛米
占空比標稱負載 20 秒開/ 240 秒關 20 秒開/ 240 秒關
短期峰值扭矩 (<1sec) 8牛米 8牛米
輸入 六角 9 毫米 六角 6 毫米
直流電機驅動 3143
描述
強大的 24 V DC 電機,帶蝸輪和直通六角
插座。盡管該驅動器是為符合人體工程學的工作臺應用而開發的,但它也可用于許多其他領域。帶有 AMP 插頭和集成霍爾傳感器的電纜可以輕松安全地控制整個系統。
特殊功能
兩個集成霍爾傳感器,用于測量轉數和旋轉方向
扳手寬度為 6 mm、7 mm、9 mm 的直通六角套筒
提供“動力包”或“高速”變體
包含連接器的 1200 mm 電機電纜
良好的自鎖性能
可與所有 Ketterer 主軸系統結合使用
模型 3143.00-V01A06KSMS 3143.00-V01A07KSMS 3143.00-V02A06KSMS 3143.00-V02A07KSMS
發動機 直流電機 24 V 直流電機 24 V 直流電機 24 V 直流電機 24 V
傳感器/電源 霍爾/5 V DC/0.3 A 霍爾/5 V DC/0.3 A 霍爾/5 V DC/0.3 A 霍爾/5 V DC/0.3 A
電流 5 牛米時為 3.9 安 5 牛米時為 3.9 安 2.8 N 時為 4 A 2.8 Nm 時為 4 A
防護等級 IP30 IP30 IP30 IP30
空轉速度 115 轉 (24 伏) 120 轉 * 115 轉 (24 伏) 120 轉 * 230 轉(24 伏) 240 轉 * 230 轉(24 伏) 240 轉 *
占空比怠速 20%(5 分鐘時) 20%(5 分鐘時) 20%(5 分鐘時) 20%(5 分鐘時)
額定扭矩* 5牛米 5牛米 2.8 牛米 2.8 牛米
占空比標稱負載** 20 秒開 240 秒關 20 秒開 240 秒關 20 秒開 240 秒關 20 秒開 240 秒關
短期峰值扭矩(<1s) 9牛米 9牛米 5牛米 5牛米
輸入 六角 6 毫米 六角 7 毫米 六角 6 毫米 六角 7 毫米
電機驅動 4773
描述
強大的 24 V DC 電機,帶有兩個蝸輪和一個行星齒輪。
高減速比使精確控制和位置設定成為可能。
特殊功能
緊湊、精確的齒輪,用于復雜的位置調整
高減速比
高驅動扭矩
兩個集成霍爾傳感器,用于測量轉數
和旋轉方向
低噪聲
模型 4773.00-0002
發動機 直流電機 18 V
傳感器/電源 霍爾/5 V DC/0.3 A
防護等級 IP30
占空比怠速 20%(5 分鐘時)
空轉速度 1 轉 (24 V)、1.5 轉 (32 V)
最大限度。驅動扭矩* 40牛米
輸入 帶鍵槽的鉆孔
貫穿主軸的電機驅動 4778
描述
強大的 24 V 直流電機,帶蝸輪,設計用于非旋轉
主軸,用于推拉運動。帶有
AMP 插頭和集成霍爾傳感器的電纜可以輕松安全地控制
整個系統。
特殊功能
兩個集成霍爾傳感器,用于測量轉數和旋轉方向
用于貫穿主軸的不同類型的內螺紋
良好的自鎖性能
快速而強大
單獨訂購主軸
變體鍵
變體由用于連接
主軸的不同內螺紋類型形成。
模型 4778.00-0002 4778.00-0004 4778.00-0006
發動機 直流電機 24 V 直流電機 24 V 直流電機 24 V
傳感器/電源 霍爾/5 V DC/0.3 A 霍爾/5 V DC/0.3 A 霍爾/5 V DC/0.3 A
防護等級 IP30 IP30 IP30
工作溫度 0° 至 +30° 0° 至 +30° 0° 至 +30°
最大電流 (IN) 加載 8個 8個 8個
空轉速度 270轉 270轉 270轉
占空比怠速 20%(5 分鐘時) 20%(5 分鐘時) 20%(5 分鐘時)
最大占空比 加載 10 秒開 240 秒關 13 秒開 240 秒關 8 秒開 240 秒關
最大限度。提升力* 1900 牛頓 3700 牛 950 牛
橫動速度(從 F= 0 到 Fmax. 的常數)** 24 毫米/秒 12 毫米/秒 45 毫米/秒
靜態自鎖*** 200 公斤 380 公斤 200 公斤
輸出(內螺紋) SG16x8P4 右 Tr16x4 RH SG14x16P4 右
貫穿主軸的電機驅動 4779
描述
帶有蝸輪的強大 24 V DC 電機,專為平行
于主軸的軸而設計。非常適合集成在升降柱中。
該驅動器僅適用于軸向壓力載荷。
帶有標準連接器和集成霍爾傳感器技術的電纜
允許對整個系統進行簡單而安全的控制。
特殊功能
兩個集成霍爾傳感器,用于測量轉數和旋轉方向
用于貫穿主軸的不同類型的內螺紋
良好的自鎖性能
快速而強大
單獨訂購主軸
變體鍵
變體由用于連接主軸的不同內螺紋類型形成。
模型 4779.00-0001 4779.00-0002 4779.00-0003
發動機 直流電機 24 V 直流電機 24 V 直流電機 24 V
傳感器/電源 霍爾/5 V DC/0.3 A 霍爾/5 V DC/0.3 A 霍爾/5 V DC/0.3 A
防護等級 IP30 IP30 IP30
工作溫度 0° 至 +30° 0° 至 +30° 0° 至 +30°
最大電流 (IN) 加載 6,3 安 7個 7個
空轉速度 133轉 133轉 133轉
占空比怠速 20%(5 分鐘時) 20%(5 分鐘時) 20%(5 分鐘時)
占空比標稱負載* 20 秒開 240 秒關 33 秒開 240 秒關 16 秒開 240 秒關
最大限度。提升力 1800 牛 2200 牛 1500牛
移動速度(從 F= 0 到 Fmax 的常數) 17 毫米/秒 12 毫米/秒 24 毫米/秒
靜態自鎖** 180 公斤 220 公斤 150 公斤
輸出(內螺紋) SG12x12P4 RH Tr16x8P4 RH SG14x16P4 右
電機驅動 3112
描述
緊湊型 12 V DC 電機,帶蝸輪和直通六角
插座。帶有 AMP 插頭和集成霍爾傳感器的電纜可以輕松安全地控制整個系統。通過六角插座和錨點輕松適應。
特殊功能
兩個集成霍爾傳感器,用于測量轉數和旋轉方向
扳手寬度為 6 mm 和 9 mm 的直通六角套筒
良好的自鎖性能
包含連接器的 100 mm 電機電纜
變體鍵
變體由不同的扳手寬度形成。
模型 3112.00-1009 3112.00-1006
發動機 直流電機 12 V 直流電機 12 V
傳感器/電源 霍爾/5 V DC/0.3 A 霍爾/5 V DC/0.3 A
防護等級 IP30 IP30
空轉速度 120 轉(12 伏) 120 轉(12 伏)
