Schischek溫度傳感器TFR-2G型號安裝和操作

電流<2mA；

環境溫度：-30+60℃；

連接：螺旋夾；

外殼材質塑料；



溫度傳感器TFR-2G

電源：由Exitconsort提供

傳感器：Pt100 DIN

精度：B級

傳感器電流：<2mA

環境溫度：-30+60℃

儲存溫度：-40+70℃

連接：螺旋夾，0.14-1.5mm²

外殼：塑料，IP 30，用于墻壁和齊平安裝

尺寸、重量：75×75×25mm，90g

防護等級：符合EN 60079-11的簡單設備

溫度等級：T6（最高85℃）

CE:94/9/EC（ATEX）

包含在價格中：TFR-2G

安裝區域：1、2區危險位置



安裝和操作的重要信息

A、 安裝、調試、維護必須遵守危險防爆區域的所有國家和國際標準、規則和法規。必須按照制造商說明安裝經認證的設備。如果設備未按制造商規定的方式使用，設備提供的安全保護可能會受損。對于電氣裝置的設計、選擇和安裝，可使用EN/IEC 60079-14。

對于電氣連接，需要Ex-e接線盒（例如ExBox-…）。

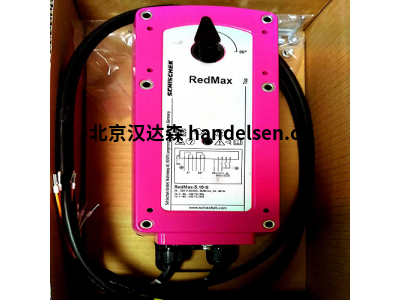

注意：如果致動器停止運行，必須遵守所有Ex規則和規定。在打開接線盒之前，必須切斷電源電壓！

致動器的電纜必須安裝在固定位置，并防止機械和熱損壞。連接電位接地。避免從電樞到致動器的溫度轉移！用最小IP67關閉所有開口。

對于室外安裝，應在致動器上安裝防曬、防雨和防雪的防風雨罩，并在端子1和2處為集成加熱器提供恒定電源。調試期間，應用自調整驅動裝置。

致動器免維護。建議進行年度檢查。對于電氣安裝檢查和維護，可使用EN/IEC 60079-17。客戶不得打開防爆執行機構。

B、 僅當電源電壓切斷時，手動超控手動超控。使用交付的套筒扳手緩慢移動，使用可能會很緊。

注意：在帶有彈簧復位的手動操作執行器處，過快釋放或松開內六角扳手會導致受傷的風險！

C、 軸連接，運行時間致動器的選擇配備16×16 mm的直接耦合雙方形軸連接。

致動器的外殼軸向?qū)ΨQ(chēng)建造，通過左右安裝選擇彈簧復位功能的打開-關閉方向。使用10位開關，可根據致動器類型在現場選擇不同的電機運行時間和彈簧復位運行時間。

D、 三位控制模式

. Max執行機構最適合3位操作。為了保護齒輪和安裝元件等元件免受有害影響，如最小脈沖時間，。。Max執行器通過內部電子設備進行保護。它忽略了沖動

<0.5s，循環持續時間必須至少為0.5s。改變方向時，暫停時間為1s。

E、 彈簧復位彈簧復位功能僅在端子1或2的電源電壓切斷時工作。在電氣中斷的情況下，即使在返回功能期間電源電壓再次可用，彈簧也會返回到其末端位置。此后，操作將繼續。

F、 在-20℃以下的環境溫度下運行

所有執行機構均配有可調節的集成加熱裝置，專為環境溫度低于-40℃的員工設計。加熱器將通過連接夾具1和2上的恒壓電源自動供電。

安裝后，致動器必須立即進行電氣連接。

當致動器內部溫度達到-20℃時，加熱器自動開啟。加熱器將致動器加熱至適當?shù)墓ぷ鳒囟龋缓蠹訜崞髯詣?dòng)關閉。在加熱過程中，致動器不會運行。

3.只有在該加熱期后，才能確保調整選項。

G、 根據ATEX規則和法規，Ex致動器必須防止溫度過高。內部恒溫器起到最大限制器的作用，如果在不正確的溫度下發生故障，執行器將不可逆轉地關閉。上游連接的溫度傳感器在達到其最高溫度之前停止執行器。該安全特性是可逆的，冷卻后，致動器再次完全工作。在這種情況下，必須立即在現場消除故障！

H、 Synchron模式不將多個執行器連接到一個軸或機械連接在一起。

機械保護執行機構必須在最小外部負載下運行。

將致動器安裝到阻尼器/電樞上后，必須執行自調整驅動，以保護阻尼器/電樞免受機械過載的影響。

在操作過程中，執行機構在到達末端位置之前短暫降低其速度（電機功率），以進行“溫和”封鎖/停止。

J、 本質安全電路致動器具有符合EN 60079的防火外殼。按鈕（調整驅動）、10位開關（扭矩和運行時間調整）和LED指示燈的供電是本質安全的！

K、 開關位置00,01和05,06的電壓損失（電機運行40秒和60秒）電壓中斷后，致動器（50.75100、150和..-S型）移動到關閉位置，然后致動器根據控制信號工作。
