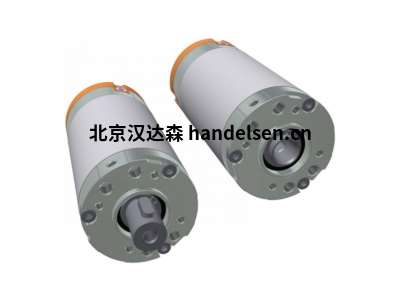

Ketterer BLDC 輪轂電機 3200.00-0003

描述

14 極 BLDC 電機，配備強大的釹磁鐵，配備兩個用于轉子位置檢測的模擬霍爾傳感器。電氣連接設計為插入式系統。需要額外的電力電子設備來操作電機。電機軸可選地設計為空心軸或普通電機軸。0002 型配有螺母 Tr14x3 RH。這允許主軸被線性引導通過電機。

特殊功能

專為高扭矩而設計

非常高的抗過載能力

非常適合作為無齒輪應用的直接驅動器或發電機

也可根據要求提供其他繞組

可針對特定工作點設計和制造發動機

技術參數

模型系列 3206.00-0001 3206.00-0002

電壓范圍 12V 至 48V 12V 至 48V

標稱電壓 36 伏 36 伏

額定電流 4.5A 4.5A

額定扭矩 1.5牛米 1.5牛米

額定速度 900轉 900轉

額定扭矩下的軸功率 140W 140W

最大效率 89% 89%

怠速 1,050 轉 1,050 轉

堵轉轉矩 6.2牛米 6.2牛米

主軸螺母 Tr14x3 RH -

在標稱點進給 45毫米/秒 -

進給力 1,000N -



Ketterer BLDC 電機 3207 - i-Rex-A-130-70

描述

32 針 BLDC 外轉子采用緊湊型設計，

非常適合直接驅動。即使在連續運行中，它也可以實現高達 13 Nm 的扭矩。通過穩定的軸承，也可以吸收高徑向載荷。

特殊功能

電機通過固定中心軸連接，

從一側或兩側引出

使用連續的空心軸，介質和電纜可以穿過電機

直徑為 170 毫米的輪轂驅動器可以通過直接安裝在外徑上的襯片來實現。

技術參數

模型 3207.48-0001/-0010

電壓范圍 12V 至 48V 12V 至 48V 12V 至 48V

標稱電壓 24v 36 伏 48 伏

額定電流 14A 14A 14A

額定扭矩 6牛米 6牛米 6牛米

額定速度 460轉 700轉 960轉

額定扭矩下的軸功率 290W 450W 600W

最大效率 94% 90% 90%

怠速 680轉 1,000 轉 1,350 轉

堵轉轉矩 18牛米 18牛米 18牛米

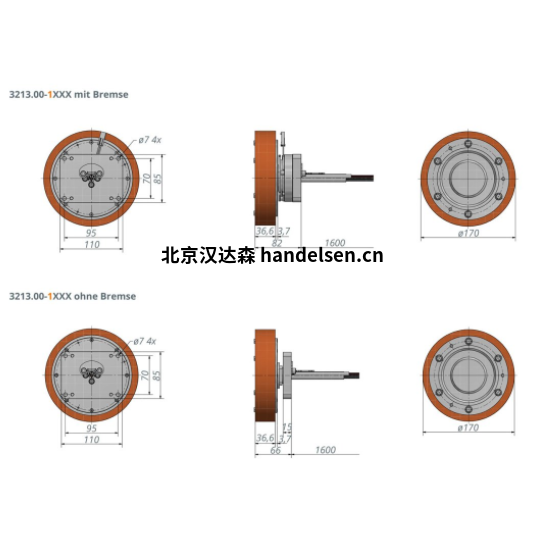

Ketterer BLDC 輪轂電機 i-Wheel 3213.00-1XXX

直接驅動 - 簡而言之的好處

無變速箱 - 無磨損

與帶齒輪級的傳統驅動技術相比，使用壽命更長

出色的運行性能，幾乎無法察覺的噪音水平

具有極高功率密度的超緊湊型

可以更換我們家的驅動面

前臺安全

通過多樣化冗余的編碼器系統

使用合適的控制器可達到安全 等級 PL-d

安全的生產過程，因?yàn)闆]有齒輪油或油脂污染的風險（無齒輪）

你有選擇 - 我們實施它

編碼器可選：BiSS、SSI、TTL增量（各種分辨率）

可選制動器：永磁制動器或彈簧加載制動器

可與各種控制器組合

定制的機械集成或系統連接

技術參數

模型系列 3213.00-1XXX

標稱電壓 48VDC

額定電流1) 5A

額定扭矩1) 3牛米

額定轉速1) 530分鐘-1

額定扭矩下的最大速度1) 15公里/小時

額定扭矩下的軸功率1) 165W

怠速2) 975分鐘-1

空載電流2) 0.5A

可達到的最大速度2) 最高 27 公里/小時

最大效率2) 86%

失速扭矩2) 5.4牛米

靜止轉矩時的啟動電流2) 12A

扭矩常數2) 0.6 牛米/A

速度常數2) 11分鐘-1V - 1

連接電阻（相-相） 0.65 歐姆

終端電感 3.7mH

轉子轉動慣量 2,900 公斤毫米2

最大徑向軸載荷 F 3) 800N

最大軸向軸載荷 F 3) 200N

磁極數 32

連接類型 L63S4

標準中的編碼器類型 數字霍爾+ TTL磁增量AB

編碼器分辨率 65,536 心肺復蘇術

覆蓋材料 Vulkollan 92 海岸 A

1) 最高環境溫度 = 40 °C，特定于控制器

2) 在額定點 (T U = 20°C)，特定于控制器

3) 徑向和軸向力適用于額定使用壽命 L 10h = 20,000h，根據根據 DIN ISO 281
