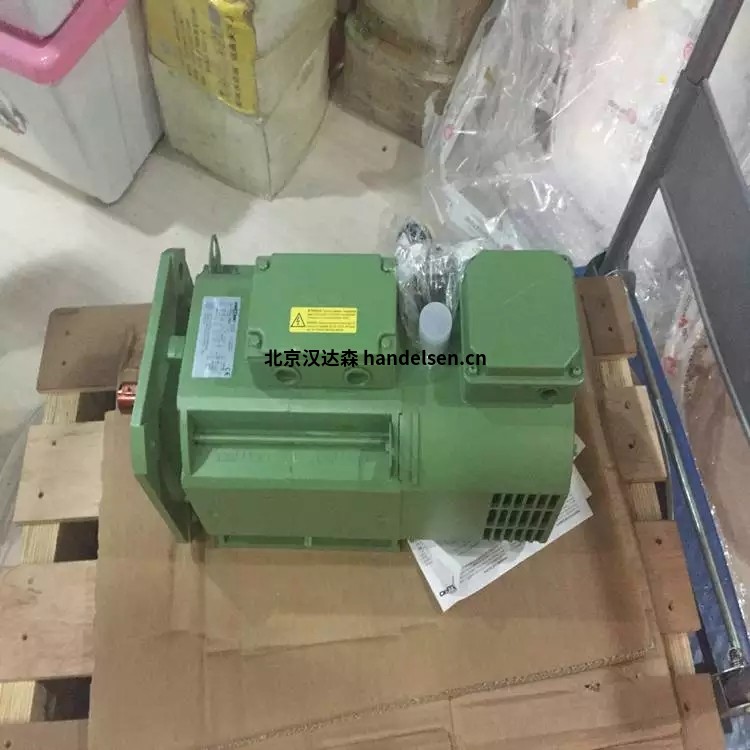

OEMER永磁三相同步伺服電機QLS 100X可用于機床
OEMER永磁三相同步伺服電機QLS系列
QLS 系列永磁同步電機的設計和制造旨在滿足生產線中使用的動態電機對扭矩輸出的要求。
該電機采用片狀定子的技術制造，確保降低轉子慣量，并具有有限的扭矩波動。
轉子裝有合適尺寸和形狀的稀土永磁體，粘貼在轉子疊片表面。定制墊片用于確定每個磁鐵的傾斜度和正確位置。
轉子組件采用樹脂包裹和浸漬在一起，更加堅固。
該系列電機以少的能源消耗產生高的加速度和動態的性能。
四邊形電機由薄片定子形狀決定，該定子具有直接集成在磁性疊片中的通風管道，結構堅固和緊湊，具有出色的熱效率
OEMER QLS電機的特點：
高扭矩/轉子慣量比
現代化設計
高動態性能
緊湊的尺寸
標準伺服通風
多種選擇
本系列電機的主要使用行業：
鋼板廠
紙和紙板作品
加工塑料
機床
包裝
典型的使用領域：
紙張和紙板切割機
旋轉剪刀
鈑金切割線
鈑金折彎?rùn)C(jī)
塑料注射系統
金屬管加工線
印刷機
機器人和機械手
OEMER QLS 交流三相永磁同步伺服電機通用參數：
軸高： 100、132、160、180、225mm
功率： 4,5…176kW
扭矩： 46…2300Nm
重量： 35…1200kg
極數： 8、12
基本轉速： 500、750、1000、2000、3000rpm
電源電壓： 300 – 360…400Vac
連接： 星形、三角形
電氣連接： 3 或 6 個端子鋁/鋼接線盒（三角形/星形連接僅適用于特定型號）
振動度： R、S
平衡方式： 半鍵、全鍵或無鍵可按要求
環境溫度： -20…+40°C
定子材料： 磁鋼
覆蓋材料： 鋁 鑄鐵
軸鋼： C45 – 39NiCrMo 應要求提供
接線盒位置： 標準位置頂部安裝，根據要求側面安裝
可用選項： 編碼器、絕對式編碼器、PTC、KTY84-130、PT100、制動器，離心式風扇單元等
OEMER永磁三相同步伺服電機QLS系列常用型號：
QLS 100S
QLS 100L
QLS 100X
QLS 132M
QLS 132P
QLS 132X
QLS 160M
QLS 160L
QLS 160P
QLS 180S
QLS 180M
QLS 180L
QLS 180P
QLS 180X
QLS 225S
QLS 225M
QLS 225L
QLS 225P
QLS 225X
