產品分類介紹
滾珠絲杠
ANT加工滾珠絲杠
滾珠絲杠是精密的驅動元件。
組裝后，滾珠絲杠螺母和滾珠絲杠主軸形成滾珠絲杠驅動器或 KGT。
定位和進給運動的最佳單元。
滾珠絲杠提供單螺母或雙螺母，定位精度高達 0.01 mm。間距精度：23 µm / 300 mm；52 微米/300 毫米；130微米/300毫米。
優點
? 由于內部全偏轉原理，功能均勻。
? 由于滾珠從滾道中最佳移除，因此運行特別平穩
? 預緊的單個螺母，也可調節
? 由于大量滾珠，額定載荷高
? 短螺母設計
? 無突出部件，螺母安裝沒有任何問題
?光滑
的外殼 ? 有效的擦拭密封
為確保我們能夠提供 ANT 直線單元和螺旋升降機，我們保留博世力士樂滾珠絲杠的庫存，因此可以以標準市場價格向我們的客戶提供。加工在 ANT-CNC 或傳統機器上進行，是我們靈活性的基礎！
行星絲杠驅動
行星絲杠傳動裝置 PLSA是一個以行星為滾動體的滾動絲杠傳動裝置的整體。它用于將旋轉運動轉換為縱向運動，反之亦然。實踐中的設計和要求是多種多樣的，行星絲杠驅動的基本功能可以簡單描述。行星絲杠驅動旨在傳遞大的力，因此完善了“向上”的絲杠驅動產品組合。
行星絲杠傳動是驅動技術中的絲杠傳動，其中作為滾動體（或簡稱行星）的螺紋滾輪安裝在帶有兩個孔環的螺紋螺母中，繞著一個特殊的絲杠軸平行于軸線旋轉，使螺母沿直線運動主軸。
精密主軸 PSR
博世力士樂在制造精密主軸方面有著悠久的傳統。多年來，這些產品一直是我們滾珠絲杠產品系列的重要組成部分，具有多種尺寸和質量。力士樂行星絲杠驅動器為設計人員提供了廣泛的可能性，以解決使用驅動主軸的運輸和定位任務。借助 Rexroth，您可以確保找到適合特殊應用和用途的定制產品。
建造：
主軸和螺母都具有多頭、相同的輪廓，側角為 90°。行星的兩端都有耳軸，這些耳軸位于導向墊圈的孔中。行星的齒端與螺母的內齒圈嚙合。行星的螺紋是單頭螺紋，并具有在螺母中滾動而不會打滑的冠狀側面。內齒圈位于螺母的兩側，其齒與行星的齒嚙合。輪輞中的導向墊圈支撐行星的軸頸，從而使它們彼此保持一定距離。這些墊圈可防止粗污垢進入螺母。
版本：
帶有軸向間隙或預緊力的圓柱形單螺母
(ZEM-ES)
帶有軸向間隙或預緊力的法蘭單螺母
(FEM-ES)
優點
? 由于同步行星原理，功能統一
? 運行特別安靜
? 高行駛速度
? 大量接觸點
? 高額定載荷
? 高效率
? 長使用壽命
?緊湊型設計
? 高功率密度
? 有效的擦拭密封
? 低潤滑劑
消耗 ? 提供預加載單元
? 高定位和重復精度
ANT Antriebstechnik產品選擇
ANT Antriebstechnik 滾珠絲杠、梯形絲杠
ANT Antriebstechnik滾珠絲杠
ANT Antriebstechnik梯形絲杠驅動
ANT Antriebstechnik 行星絲杠驅動

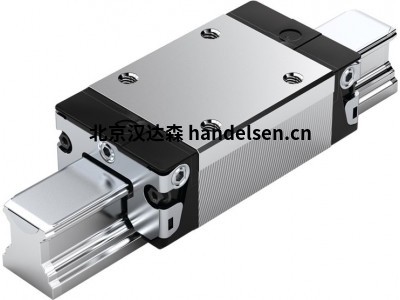

ANT Antriebstechnik 滾珠導軌
ANT Antriebstechnik導向架 1622 SNS - 鋼
ANT Antriebstechnik導向架 1623 SLS - 鋼
ANT Antriebstechnik導向架 1651 FNS - 鋼
ANT Antriebstechnik導向架 1653 FLS - 鋼
ANT Antriebstechnik導向架 1621 SNH - 鋼
ANT Antriebstechnik導向架 1624 SLH - 鋼
ANT Antriebstechnik導向架 1665 FKS - 鋼
ANT Antriebstechnik導向架 1666 SKS - 鋼
ANT Antriebstechnik 滾珠絲杠螺母
ANT Antriebstechnik滾珠絲杠螺母 FEM-EB
ANT Antriebstechnik滾珠絲杠螺母 FEM-ES
ANT Antriebstechnik滾珠絲杠螺母 ZEM-ES
ANT Antriebstechnik滾珠絲杠雙螺母 FDM-EB
ANT Antriebstechnik滾珠絲杠雙螺母 FDM-ES
ANT Antriebstechnik滾珠絲杠螺母 SEM-ES
ANT Antriebstechnik滾珠絲杠螺母 SEM-EC
ANT Antriebstechnik滾珠絲杠螺母 FEM-EC
ANT Antriebstechnik螺旋千斤頂、螺旋千斤頂
ANT Antriebstechnik螺旋千斤頂 不適用
ANT Antriebstechnik螺旋千斤頂 - R
ANT Antriebstechnik快速千斤頂齒輪
ANT Antriebstechnik LRM Tr 10x2
ANT Antriebstechnik LRM Tr 10x3
ANT Antriebstechnik LRM Tr 12x3
ANT Antriebstechnik LRMTr 12x6 P3
ANT Antriebstechnik LRM Tr 14x3
ANT Antriebstechnik LRM Tr 14x4
ANT Antriebstechnik LRM Tr 16x4
ANT Antriebstechnik LRM Tr 16x8 P4
ANT Antriebstechnik LRM Tr 18x4
ANT Antriebstechnik LRM Tr 20x4
ANT Antriebstechnik LRM Tr 20x8 P4
ANT Antriebstechnik LRM Tr 22x5
ANT Antriebstechnik LRM Tr 22x24 P4S
ANT Antriebstechnik LRM Tr 24x5
ANT Antriebstechnik LRM Tr 24x10 P5
ANT Antriebstechnik LRM Tr 26x5
ANT Antriebstechnik LRM Tr 28x5
ANT Antriebstechnik LRM Tr 30x6
ANT Antriebstechnik LRM Tr 30x12 P6
ANT Antriebstechnik LRM Tr 32x6
ANT Antriebstechnik LRM Tr 36x6
ANT Antriebstechnik LRM Tr 40x7
ANT Antriebstechnik LRM Tr 40x14 P7
ANT Antriebstechnik LRM Tr 44x7
ANT Antriebstechnik LRM Tr 48x8
ANT Antriebstechnik LRM Tr 50xB
ANT Antriebstechnik LRM Tr 60x9
ANT Antriebstechnik LRM Tr 70x10
ANT Antriebstechnik LRM Tr 80x10
ANT Antriebstechnik LKM Tr 12x3
ANT Antriebstechnik LKM Tr 12x6 P3
ANT Antriebstechnik LKM Tr 16x4
ANT Antriebstechnik LKM Tr 16x8 P4
ANT Antriebstechnik LKM Tr 20x4
ANT Antriebstechnik LKM Tr 20x8 P4
ANT Antriebstechnik LKM Tr 24x5
ANT Antriebstechnik LKM Tr 24x10 P5.
ANT Antriebstechnik LKM Tr 30x6
ANT Antriebstechnik LKM Tr 30x12 P6
ANT Antriebstechnik LKM Tr 36x6
ANT Antriebstechnik LKM Tr 40x7
ANT Antriebstechnik LKM Tr 40x14 P7
ANT Antriebstechnik LKM Tr 50x8
N 或 V 型螺旋升降機是帶有“固定”主軸的提升和調節裝置。
螺旋千斤頂是調節裝置，主要用于垂直升降運動。
基本產品是蝸輪/蝸桿軸和梯形或滾珠絲杠的組合。
在發動機轉速為 1500 rpm 時。速度為 25 毫米/秒。實現?？蓱?yīng)要求提供更高的速度。
螺旋千斤頂在出廠時已注滿流體潤滑脂。高性能齒輪也可提供注油。
螺旋千斤頂 - R
R型螺旋千斤頂是帶有旋轉主軸的升降和調節裝置
基本產品是
蝸桿傳動和梯形或滾珠絲杠傳動的組合。
螺旋升降機是具有高提升力的
特別堅固的機器元件。
外殼的
所有側面都經過機加工，
設計用于同樣高的拉伸和壓縮應力。
所有螺旋千斤頂都在出廠時填充了流體潤滑脂。高性能齒輪也可提供注油。
快速千斤頂齒輪
高速螺旋升降機在更高工作速度的方向上補充了螺旋升降機的范圍。
因此，所有高速螺旋升降機都是基于螺旋齒錐齒輪副而不是蝸輪和蝸桿軸。
通過滾珠絲杠驅動，這些螺旋升降機的電機速度達到 3000 rpm。速度高達 1m/sec?；蚋啵ㄕ堊稍儯?。
所有高速螺旋升降機在出廠時都已注滿油，也可提供中央潤滑。
機電氣缸 EMC
應用領域和應用示例
機電氣缸 EMC有許多可能的用途。由于它們的特殊特性，它們在準確性、動態性和可控性方面具有優勢，因此有助于縮短周期時間并提高制造過程的靈活性和質量。由于其緊湊的設計，它們非常適合在空間有限的地方使用。
可能的應用領域有：
? 伺服壓力機和成型技術
? 接合技術
? 熱成型
? 注塑和吹塑機
? 木工機械
? 裝配和搬運技術
? 包裝機和輸送系統
? 食品加工機
? 測試技術和實驗室應用
? 特殊機器
