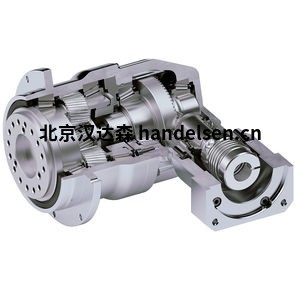

NIDEC準雙曲面齒輪箱DynaGear系列

DynaGear – 高動態伺服直角變速箱。

DynaGear系列的設計受到許多行業領域極其多樣化的應用的影響。DynaGEAR系列在開發時考慮了高動態伺服驅動解決方案，因此具有許多優勢。

小尺寸的動態和精確 - 我們的新尺寸 專為緊湊型應用中的高動態伺服驅動解決方案而設計。

內部亮點

• 直角齒輪箱，單級，傳動比從 3：1 到 15：1，兩級高達 150：1
• 緊湊而堅固的設計確保了最高的性能，同時節省了空間和重量。
• 齒輪箱終身潤滑，幾乎無需維護（在正常條件下使用時）。
• 96% 的高效率等級可節省能源成本（DG-HR 時為 92%）。

外部亮點

• DynaGear通過輸入法蘭和聯軸器適合所有當前的伺服電機。
• 扭轉振動可以通過聯軸器剛度進行調整。
• 變速箱尺寸對于所有比率都是相同的。
• 符合 EN ISO 9409-1 標準的機器人法蘭和空心軸的新配置可實現供應線和其他介質的引入。

選項

• 軸采用不銹鋼設計和/或外殼，可根據要求采用陽極氧化設計
• 如果需要，使用經批準可用于食品的油或潤滑脂進行過濾
• 根據要求，提供安裝式制動器
• 可選配用于齒條和小齒輪驅動的集成小齒輪

類型

準 雙 曲面

軸方向

直角

力矩

200 - 500 Nm， 100 - 200 Nm， 500 - 1000 Nm， 1 - 2 kNm， 20 - 50 Nm， 50 - 100 Nm

階段數

單級、兩級

性能

精密、高性能、免維護

應用

軸

其他特性

緊湊，法蘭

轉速

最?。?50 轉/分（3，455.75 千分-1）

最大：8，000 轉/分 （50，265.48 千分-1）

戴納GEAR朵版本 D –

高動態單級伺服直角齒輪箱

突出

• 單級角齒輪箱，傳動比范圍為i = 3：1至i = 15：1，可根據要求提供更高的傳動比
• 緊湊而堅固的設計確保了最高的性能，同時節省了空間和重量
• DynaGear適應所有常見伺服電機的性能，并可通過驅動法蘭和聯軸器進行可變調整
• 可通過聯軸器剛度調節系統的扭轉振動行為
• 變速箱尺寸對于所有比率都是相同的
• 由于終身潤滑，齒輪箱在正常運行條件下幾乎無需維護
• 效率高達 96%， 節能
