Lambda 探頭傳感器系列參數

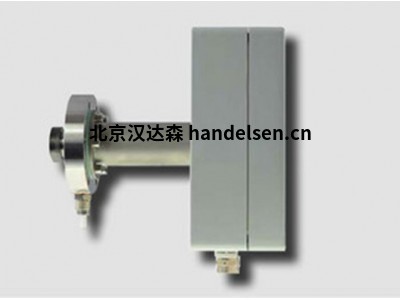

1、Lambda 探頭 LS1 - 氧氣探頭
與環境空氣的比較和驗證
線性測量信號
最高可使用 1400 °C
快速反應和調整時間
0 ... 21% O 2范圍內的高測量精度
二氧化鋯探頭（電流探頭）用于連續測量燃燒、工業廢氣和 lambda > 1 范圍內的爐內氣氛中的氧氣濃度，無需特殊氣體處理。
與 Lambda Transmitter LT1 相結合，Lambda 探頭 LS1 構成了一個用于直接、連續測量 O 2濃度的系統。
應用領域：
各種工業和發電廠
根據第 13 條和第 17 條 BlmSchV 認證的 TÜV
燃燒優化
測量系統 氧化鋯池電流探頭
測量原理 電流探頭（電流模式） 探頭電流 = lin. ƒ(O 2含量)
21 vol.% O 2的探頭電流 300 至 600mA
測量單元（傳感器）的工作溫度 750 至 850 °C
加熱時間
60 分鐘準備好在 21% O 下運行2
120 分鐘達到熱平衡
測量值跳躍后的響應時間 t 90 < 20 s，標準樣氣提取，450 mm 長
測量范圍 0-21 Vol. % O 2使用環境空氣調節時
測量精度 ± 0.2 vol. % O 2用環境空氣調節后
防護等級 IP42
探測信號 0 ... 400/600mA
TÜV 適用性測試 第 13 和第 17 BlmSchV，帶 Lambda 發射器 LT1
常用型號
Lamtec LS1 655R0090
Lamtec LS1 655R0026
Lamtec LS1 655R0022
Lamtec LS1 655R0027
Lamtec LS1 655R0023
Lamtec LS1 655R0025
Lamtec LS1 655R0010
Lamtec LS1 655R0011
Lamtec LS1 655R0012
Lamtec LS1 655R0014
Lamtec LS1 655R0016
Lamtec LS1 655R0035
Lamtec LS1 655R0055
Lamtec LS1 655R0057
Lamtec LS1 655R0058
Lamtec LS1 655R0054
2、Lambda 探頭 LS2 - 氧氣探頭
最高可使用 1200 °C（取決于版本）
快速反應和調整時間
使用方便
運行成本低
維護成本低
Lambda Probe LS2 主要由一個由二氧化鋯陶瓷制成的電化學電池組成，用于直接測量超過化學計量范圍 (λ>1) 內的廢氣中的 O 2濃度。
與 LAMTEC Lambda Transmitter LT2 結合使用，探頭成為簡單的“即插即用”O 2分析儀 - 無需使用測試氣體進行校準。如果需要更高的精度，可以使用測試氣體進行校準。
測量直接在潮濕的煙氣中進行。探頭通過插頭連接，操作非常簡單。
測量系統
氧化鋯電壓探頭
探測信號 -30...150mV
排氣溫度 LS2 最高 300 °C；
LS2-K 最高 450 °C；
LS2-Ex 最高 500 °C
LS2-HT 最高 1200 °C
加熱時間
10 分鐘內即可使用
測量值跳躍后的響應時間 t 90 < 15s
測量范圍 0-21 vol% O 2
測量精度 ± 10. % 讀數，不優于 ±0.3 vol%
防護等級 可選：Ex（I ??+ II 區）
LS2 Ex/IIB 經韓國批準可用
常用型號
Lamtec LS2-K 650R2030
Lamtec LS2-K 650R2031
Lamtec LS2-K 650R2032
Lamtec LS2-KV 650R2050
Lamtec LS2-KV 650R2051
Lamtec LS2-KV 650R2052
Lamtec LS2-HT 655R1520
Lamtec LS2-HT 655R1521
Lamtec LS2-HT 655R1522
Lamtec LS2-HT 655R1523
Lamtec LS2-HT 655R1530
Lamtec LS2-HT 655R1531
Lamtec LS2-HT 655R1532
Lamtec LS2-HT 655R1533
Lamtec LS2-HT 655R1540
Lamtec LS2-HT 655R1541
Lamtec LS2-HT 655R1542
Lamtec LS2-HT 655R1543
Lamtec LS2-HT 655R1550
Lamtec LS2-HT 655R1551
Lamtec LS2-HT 655R1552
3、組合探頭 KS1D - 二氧化鋯探頭
同時測量氧氣 (O 2 )
和檢測可氧化（易燃）廢氣成分。
由二氧化鋯陶瓷 (ZrO 2 )制成的加熱電化學測量池
使用經過驗證的測量原理
同時測量氧氣 O 2和檢測可氧化（易燃）成分
顯示為 CO - 當量 (COe)
用于監測和優化油氣燃燒的廉價測量
KS1D 組合探頭特別適用于受假空氣影響的測量點和多燃燒器系統，在這些系統中，僅通過 O 2測量無法說明大氣或燃燒情況，并且需要快速響應。組合探頭 KS1D 用于在高達 1400°C 的樣氣溫度下控制爐內氣氛的應用。
應用包括各種燃?xì)鉅t、木材和煤塵爐、垃圾焚燒爐、退火和熔化爐、火葬爐等等。
測量范圍 O 2 0...18% vol. O 2 - 有限制 0...21 vol.% O 2
CO e : 0...1,000 ppm CO e, 0...10,000 ppm COe 根據要求
測量精度 O 2 : 測量值的 +-5% - 按體積計不優于 +- 0.3%
CO e
: 測量值的 +-25% - 預先在系統條件下與 CO 參考比較后不優于 +- 10 ppm測量范圍 0...100ppm：<= 10ppm
響應時間 t60
（最終值的 60%） O 2 <= 10 秒
CO e <= 2 秒
誤差影響 樣氣的溫度變化取決于 ZrO 2測量元件的溫度控制精度
交叉敏感性 對 SO 2、NH 3、NO、丙烷、其他芳烴
許可燃料 無殘留、氣態碳?xì)浠衔铩⑤p質取暖油和褐煤/硬煤
允許
連續煙氣溫度 <= 300°C（產品編號 656 R 2000）
<= 450°C（產品編號 656 R 2010 / 656 R 2012）
工作溫度
（KS1-D 傳感器） 探頭外殼 <= 400°C（在六角處測量）
電纜套管 <= 200°C
連接電纜 <= 150°C
使用壽命 >= 3 年用于取暖油和天然氣
探頭輸出電壓
800...-30 mV（O 2電極）<-> 0...21 vol.% O 2
-30...800 mV（CO/H 2電極）<-> 0...10,000 ppm CO e
在 20°C 和 20 W 加熱功率下，空氣中的內部探頭電阻 RI（新探頭） 15...30 Ω O 2 - 電極 1
15...30 Ω CO/H 2 - 電極2
室溫下的熱量輸出 18...25 W - 取決于版本
加熱器和
探頭連接 之間的絕緣電阻 > 30MΩ
電源電壓 插頭
處（直流或交流電壓） PH 18 VA → 11.4 V
PH 20 VA → 12.34 V
PH 25 VA → 14.8 V
TGas的熱量輸出
= 350°C 約 18 瓦
PH 20 VA時的加熱器電流 約 1.6 A
約 5A 短暫加熱
PTC 特性
KS1D 傳感器的尺寸
KS1D 傳感器在外殼中
長度 115 毫米；螺紋 M18 x 1.5 毫米
長 185 毫米；R 1 1/4", D=31.75 毫米
常用型號
Lamtec KS1D-KA 656R2130/A
Lamtec KS1D-KA 656R2131/A
Lamtec KS1D-KA 656R2132/A
Lamtec KS1D-KAF 656R2130/AF
Lamtec KS1D-KAF 656R2131/AF
Lamtec KS1D-KAF 656R2132/AF
4、卡波森小型化傳感器
未燃 CO/H 2 (COe)的檢測
低功耗
最高可使用 450 °C
快速響應時間 T 60 < 2 s
易于組裝，設計緊湊
CarboSen 是用于確定可氧化氣體的小型化傳感器系統。在現代生產技術的幫助下，這種傳感器可以以低成本大批量生產。它特別適用于低于 1,000 ppm CO e的測量范圍。
