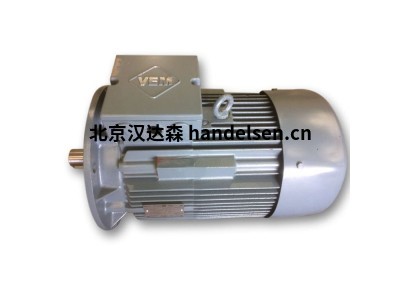

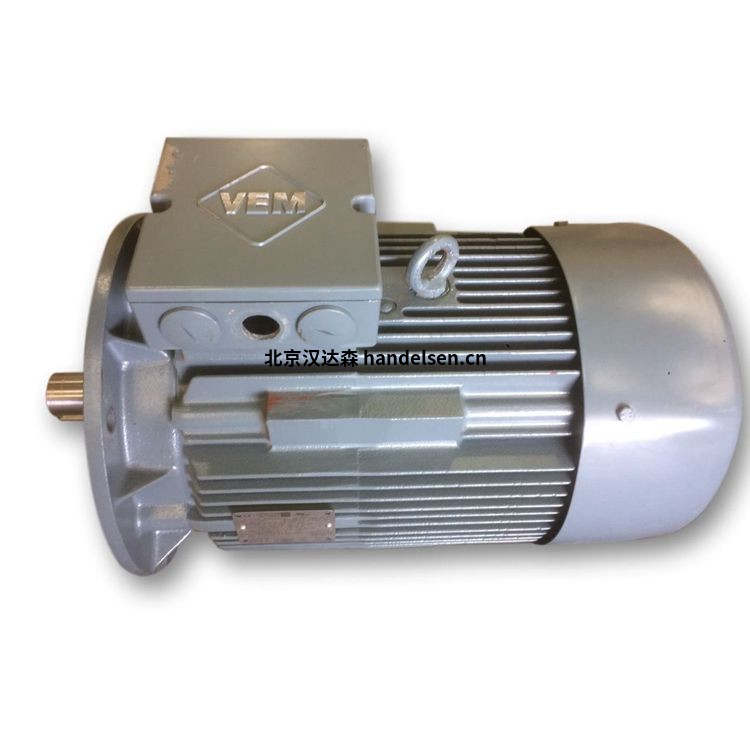

VEM防爆電機IE2-WE1R 90 L2

VEM 公司的特點是創新文化、技術能力和出色的工程技術。在驅動技術開發方面的豐富經驗以及我們對完整系統解決方案和單個組件的不斷改進確保您的設備的增值效果以及經濟成功。

您的需求既是我們的指導，也是我們的挑戰。除了靈活性、現代技術和質量意識，我們高素質的員工是我們成功的關鍵因素。



VEM產品領域

VEM變壓器馬達

VEM永磁同步電機

VEM防爆電機

VEM制動電機

VEM燃?xì)獍l(fā)動機

VEM船用推進電機

VEM冷水電機

VEM特殊導軌型低壓電機



VEM產品應用范圍

鋼鐵和軋機行業、化工、石油和天然氣、電廠技術、可再生資源、造船、運輸、水泥和采礦業等領域



產品型號及特點：

IEC標準電機

特征

節能無污染

這些電機設計用于在變頻器上運行

根據 EN 60034 (IEC 60072) 設計

根據 DIN 42673、42677 或漸進式安裝尺寸和輸出分配

堅固的低振動灰鑄鐵設計

防護等級 IP 55，更高等級的防護等級（包括 IP 65）可根據要求提供

熱等級 155 (F)，包括熱儲備，180 (H) 可選

接線盒可選地布置在頂部、右側或左側

許多修改可用

可以選擇配備轉發器





技術細節

框架尺寸 56 – 315

功率輸出范圍 0.06 – 132 千瓦

符合 IEC 60034-30 的效率等級 考慮到 VO(EG) 640/2009，這些電機可提供以下設計配置：



沒有效率分類，

標準效率 IE1,

高效 IE2 和

超高效 IE3

速度 3,000；1,500；1,000；750; 600; 500 rpm，可根據要求提供更低的速度，可用于多種速度組合的變極設計，例如 Dahlander 繞組 4-2、8-4、12-6 極或 6-4、8-2、8- 6 極和 12-4 極，帶兩個獨立繞組，例如，具有 8-4-2 或 8-6-4 等三種速度，或 12-8-6-4 極四種速度

保護類型 IP 55，可選 IP 56，IP 65，符合 EN 60034-5 (IEC 60034-5)

設計類型 IM B3、IM B35、IM B5、IM B14、IM B34 以及根據 EN 60034-7 的衍生設計

冷卻類型 根據 EN 60034-6 (IEC 60034-6)



自通風集成電路，411

強制通風，IC 416

不通風，IC 410

冷卻液溫度/現場海拔高度 作為標準功能，-20°C 至 +40°C，可選 -40°C 至 +60°C，現場海拔 1,000 m

轉發器 可選的 RFID 系統 iID®2000（13.56 MHz，基于 ISO 15693）



系列 IE2-WE1R、IE2-W21R、IE2-WE2R、W21R

產品型號                功率  KG米

IE2-W21R 80 K2     0.75   15

IE2-WE1R 80 G2     1.1     18

IE2-WE1R 90 S2      1.5     23.5

IE2-WE1R 90 L2      2.2     23.5

IE2-WE1R 112 MX2 3       32

IE2-WE1R 132 S2T   4       38

IE2-WE1R 160 M2   5.5     57

IE2-WE1R 160 MX2 7.5     75



永磁同步電機

降低二氧化碳排放量是我們這個時代最大的挑戰。這使得減少能源消耗成為當務之急。最先進的速度控制電氣驅動系統使我們能夠最大程度地節省能源。一種特別節能的解決方案是永磁同步電機（PM 電機）。



它們專門與變頻器一起運行，具有比異步電機高得多的效率水平 (>IE3) 以及改進的部分負載性能。



永磁電機也比相同尺寸的異步電機具有更高的性能水平。例如，精確跟隨旋轉場的磁輪使我們能夠在傳送帶上使用 PM 電機，多個驅動器同步運行。我們可以為標準電機系列提供各種尺寸和廣泛的修改。



VEM 憑借兩條新產品線將自己定位于永磁同步電機技術



永磁同步節能電機

永磁同步大功率電機

這些產品結合了 K21R/WE1R 系列久經考驗的設計原則和這種尖端技術。



技術細節

同步節能電機

框架尺寸 56 – 315

功率輸出范圍 0.09 – 75 千瓦

扭矩范圍 0.6 – 860 牛米

速度 4、6 和 8 極設計

保護類型 IP 55，可選 IP 56，IP 65，符合 EN 60034-5 (IEC 60034-5)

設計類型 IM B3、IM B35、IM B5、IM B14、IM B34 以及根據 EN 60034-7 的衍生設計

冷卻類型 根據 EN 60034-6 (IEC 60034-6)

自通風, IC 411

強制通風，IC 416

冷卻液溫度/現場海拔高度 作為標準功能，-20 °C 至 +40 °C，場地海拔 1,000 m

轉發器 可選的 RFID 系統 iID®2000（13.56 Mhz，基于 ISO 15693）

同步大功率電機



框架尺寸 56 – 280

功率輸出范圍 0.25 – 75 千瓦

扭矩范圍 0.55 – 700 牛米

速度 4、6、8 和 12 極設計

保護類型 IP 55，可選 IP 56，IP 65，符合 EN 60034-5 (IEC 60034-5)

設計類型 IM B3、IM B35、IM B5、IM B14、IM B34 以及根據 EN 60034-7 的衍生設計

冷卻類型 根據 EN 60034-6 (IEC 60034-6)

自通風, IC 411

冷卻液溫度/現場海拔高度 作為標準功能，-20 °C 至 +40 °C，場地海拔 1,000 m

轉發器 可選的 RFID 系統 iID®2000（13.56 Mhz，基于 ISO 15693）



產品型號：

型號  額定電流 20°C 時的相電阻無負載電壓 速度 1000 轉/分 主電感 漏感 漏抗 主電抗  發動機惰性 發動機質量

IE4-PE2R 63 K4 0.12 0.4 2.5 330 66.5 80 0.99 0.3 32 100 60 28 37.7 17.59 0.00019 4.8

IE4-PE2R 63 K4 0.18 0.6 2.5 335 70.8 80 0.99 0.35 32 100 60 28 37.7 17.59 0.00019 4.8

IE4-PE2R 63 G4 0.25 0.8 3.5 320 74.3 81.5 0.99 0.5 18 105 42 18 26.39 11.31 0.00024 5.2

IE4-PE2R 71 K4 0.37 1.2 4 320 78.1 83.2 0.99 0.81 13.5 100 37 15 23.25 9.42 0.00040 6.8

IE4-PE2R 71 G4 0.55 1.8 7 330 81.5 81.5 0.99 1.23 8.7 105 30 10 18.85 6.28 0.00050 7.8

IE4-PE2R 80 K4 0.75 2.4 10 335 83.5 84.2 0.99 1.55 4.5 110 25 8 15.71 5.03 0.00087 10.6

IE4-PE2R 80 G4 1.1 3.5 14 330 85.2 86.4 0.99 2.25 2.8 105 18 5 11.31 3.14 0.00107 11.7

IE4-PE2R 90 S4 1.5 4.8 19 310 86.5 86.8 0.99 3.25 1.7 105 9.5 2.5 5.969 1.57 0.00207 15.5

IE4-PE2R 90 L4 2.2 7 28 280 88.0 88.1 0.99 5.20 0.8 90 5 1 3.142 0.63 0.00260 18.0

IE4-PE2R 100 L4 3.0 9.5 45 320 89.1 92.7 0.99 5.90 0.6 100 4.7 1.3 2.953 0.82 0.00400 23.5

IE4-PE2R 112 MY4 4.0 12.7 50 330 90.0 91.2 0.99 7.75 0.4 110 3.2 0.8 2.011 0.50 0.00725 30.0

IE4-PE2R 132 SY4T 5.5 17.5 85 310 90.9 92.3 1.00 11.10 0.25 110 2 0.5 1.257 0.31 0.009 37

IE4-PE2R 132 S4T 7.5 23.9 100 305 91.7 92.8 1.00 15.30 0.2 105 1.2 0.3 0.754 0.19 0.011 45
