瑞士史陶比爾Staubli快速接頭RPL系列
Staubli產品用于各類流體、氣體和電能的連接。產品詳細介紹如下:
1、直通式溫度控制快速接頭RPL
此系列快速接頭符合人體工學要求、效率較高、功能全面,包括簡單的插座、連接件、連接延長件和彎頭。紅藍色環確保一目了然地快速識別熱水和冷水回路。RPL 快速接頭還具備安全鎖緊和自動連接的特性。
技術參數
公稱直徑 DN (mm):6 到 12
*大允許壓力*:10 bar (145 PSI)
流體
熱水和冷水
材質
鍍鎳黃銅
其他特性
可提供直通閥插座

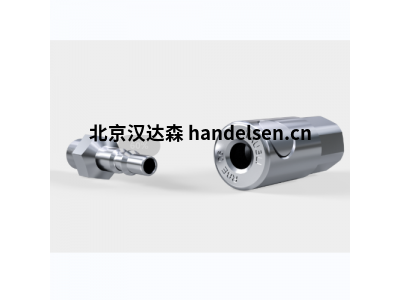

2、安全壓縮空氣快速接頭RSI
史陶比爾開發出三合一主動安全技術,消除了軟管在壓力下猛力反抽的危險。憑借這一技術,RSI 快速接頭提供了絕對安全的解決方案來滿足操作者要求最嚴苛的需求。RSI 快速接頭比快速連接管接頭更符合人體工學要求,為氣動回路的連接提供真正高效的解決方案。RSI 壓縮空氣連接器符合 ISO 6150 C 連接插頭系列標準。ISO 4414 斷開齒隙預防標準。
技術參數
公稱直徑 DN (mm):6 到 11
*大允許壓力:16 bar (232 PSI)
流體
壓縮空氣
材質
曹雪莉
QQ:2850590587
手機: 15711496495
電話:010-64714988-213
傳真:010-64714988-668
郵件:tk5@handelsen.cn |
|
|
插座體: 7%鉻不銹鋼
鎖栓:熱處理鋼
插頭:經硬化和磨削處理的13%鉻不銹鋼
截止閥:插座帶截止閥,插頭不帶閥
可旋轉,具高強度鋁球頭節和插座
其他性能
RSI接頭體可旋轉,故可以方便夠著按鈕
凸起式按鈕供選用
重量輕
旋轉式款型,使用輕便靈活
3、高強度無泄漏液壓接頭SBA
SBA 高強度快速接頭能保證流體的穩流和直流,在流道中無湍流或無斷流。鎖緊機構非常堅固,采用數目眾多的大截面鋼珠,能確保鎖緊的可靠性。所有密封面和密封圈都受到保護,以免受外部沖擊。SBA 快速連接器可以在殘壓下連接回路。
技術參數
公稱直徑 DN (mm):8 到 15
*大允許壓力*:450 bar (6526 PSI)
適用流體
油類
材質
主要零件采用鉻鋼和碳鋼制造
經防腐蝕處理
4、 STANAG 3756標準大流量接頭 TTX
該系列基于 STANAG 3756標準的干式接頭具*佳的大流量,無滴漏技術和圓盤閥設計,確保在連接和斷開期間密封。模塊化設計可實現快速的維護,符合人體工程學的設計確保接頭的易于操作性。史陶比爾的大流量連接器為各種工業和流體介質提供安全性和高效性。
技術參數
公稱直徑 DN (mm):
TTX20-DN25 用于 DN 25 (1") 軟管
TTX30- DN50 用于 DN 50 (2") 軟管
TTX45-DN65 用于 DN 65 (2 ?") 軟管
TTX60-DN80 用于 DN 80 (3") 軟管
TTX65-DN100 用于 DN 100 (4") 軟管
*大允許壓力 PS (bar)*: 25 (636 PSI)
流體:全流體
材質
不銹鋼或鋁材質
保護環: 氟碳
手柄:鍛造鋁
*取決于款型和工作條件
應用:
貨車、蓄水池、槽罐、槽罐車、軌道車、船舶的裝載和卸載
流體的傳輸和分配系統
油和氣
離岸應用
加注和排放罐
測試臺的主能源供應
5、RBE 模塊式系列快速接頭
史陶比爾 RBE 完全模塊式系列接頭具有范圍廣泛的元件材料和密封圈可供選擇,還有 3 種不同的截止閥可供選用,以及各種其他選項,可以針對您的應用創建*適配的連接解決方案。此外,RBE 快速接頭還具有一個非常容易操作的內置按鈕鎖緊系統。本系列產品設計精巧,材質出色,可實現*佳流量,有助于提高應用的效率和安全性,尤其是在接觸腐蝕性氣體和液體時。
技術參數
公稱直徑 DN (mm):3 到 19
*大允許壓力*:450 bar (6526 PSI)
適用流體
氣體:氫氣、氬氣、氮氣和氦氣
蒸汽
液體:溶劑、酸
工藝真空
各類材質
17% 鉻不銹鋼
主要材質為不銹鋼 316 系列
高強度不銹鋼
密封圈選擇范圍較廣,包括 PTFE
部分型號展示:
RBE03.2904 接頭
RBE03.6904 接頭
RBE06.1201 OD/IA/JE 快速接頭
RBE06.7201/IA/JE 快速接頭
HPX12.1104/JV 快速接頭
HPX12.7104/JV 快速接頭
HPX20.1105/JV 快速接頭
HPX08.1103/JV 快速接頭
HPX08.7103/JV 快速接頭
HPX08.1103/BMR/JV 液壓連接器
HPX12.1104/BMR/JV 液壓連接器
HPX12.7104/BMB/BMR/JV 液壓連接器
HPX20.7105/BMB/BMR/JV 液壓連接器
MPX25.1106/JV 液壓連接器
MPX25.7106JV 液壓連接器
RBE 06.1101/JV 快速接頭
KES 01.9101/JV 快速接頭
N01220500 HPX08.1103/JV/SP 快速接頭
N01221100 HPX20.1105/JV/SP1 快速接頭
RBE03.1100/IA/VD/OS/HPG/JE 接頭
MPX06.1101/JV 接頭
RMA19.2105/OD 接頭
HPX25.7106/JV 接頭
HPX08.7103/BM/JV 接頭
HPX12.7104/BMR/JV 接頭
HPX08.7103/JV 接頭
HPX20.7105/JV 接頭
RBE06.7151/IA/JV 接頭
RBE08.7152/IA/3/JV 接頭
RBE08.7152/IA/45/JV 接頭
