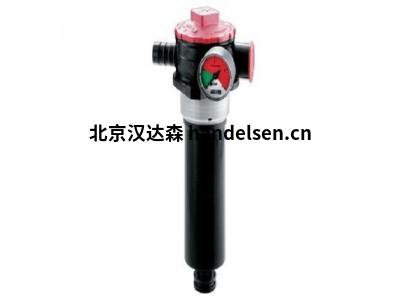

ARGO-HYTOS回油過濾器FR 043-158壓力6bar

軟管連接尺寸17.5mm；

公稱流量35 l/min；

壓力6bar；

重量0.42kg；



ARGO-HYTOS回油過濾器材料

螺旋式濾蓋： 玻璃纖維增強聚酰胺

殼體： 玻璃纖維增強聚酰胺，導電

密封： 丁腈橡膠（可選用氟橡膠）

濾芯材料： EXAPOR®MAX 2 - 無機多層微纖維網

 紙芯 - 浸漬樹脂的纖維素網



ARGO-HYTOS回油過濾器附件

電氣和目視式堵塞報警器可選，元件尺寸和技術參數見樣本60.20

推薦的軟管夾符合DIN 3017中第2部分或軟管OD 23 mm / 26 mm，訂貨請使用雅歌輝托斯元件代號 11889400 或13195600.

加長管具有多種長度，可按要求定制。

加長管自組安裝系統可以預定，詳情請參考類目表20.390



ARGO-HYTOS回油過濾器技術參數

公稱流量

至70 l/min（參見選型表第2列）

雅歌輝托斯標明的公稱流量基于以下特性：

•粘度ν ≤ 200 mm2/s 時旁通閥關閉

•在平均油液污染度為0.07克每 l/min 情況下，濾芯使用壽命大于1,000個工作小時

• 連接管路中的流速 ≤ 4.5 m/s



ARGO-HYTOS回油過濾器連接

螺紋接口符合ID 19

尺寸參見選型表第6列（其它螺紋接口請咨詢）



ARGO-HYTOS回油過濾器過濾精度

5 µm(c) ... 30 µm(c)

β值符合ISO 16889

（參見選型表第4列和圖Dx）



納污力

試驗用粉塵ISO MTD克數符合ISO 16889

（參見選型表第5列



工作介質

礦物油和生物降解液壓油

（合成酯HEES或快速生物降解油HETG，見參考頁00.20）

注油多的情況下，推薦20°C時的電導率不小于500 pS/m



溫度范圍-30 °C ... +80 °C（短時間+120 °C）

公稱流量的粘度

•工作溫度下： ν < 60 mm²/s

•起動粘度： νmax = 1.200 mm2/s

•首次工作時： 推薦的啟動粘度可以用下述方法從圖D（壓差與運動粘度的函數關系）中讀出：找到縱坐標上?p曲線為70%旁通閥壓力開啟的點，通過該點畫一條水平線與?p曲線交于一點，讀取該點的橫坐標值即為所求的粘度。



工作壓力：最高6bar

安裝位置：適宜豎直安裝，出口朝下
