FLENDER B2SH12
產品介紹

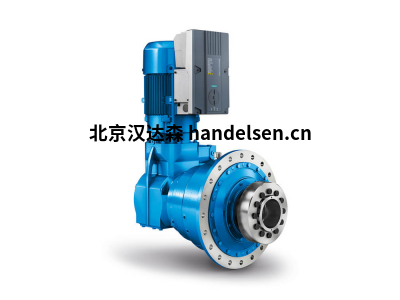

PLANUREX 3 標準系列
行星齒輪箱，用于水平安裝位置
17種尺寸
PLANUREX 3 L：TKN = 480,000 NM至1,465,000 NM
PLANUREX 3 XL：TKN = 1,700,000 NM至5,450,000 NM
從I = 1:45到1：110的無縫傳輸比
在驅動器領域，Premium有很多方面。這些來自客戶對產品的期望以及實現方式。通過我們的PLANUREX 3變速箱，我們重新定義了這些期望。PLANUREX 3代表了新一代超強動力，多功能通用行星齒輪減速機。
PLANUREX 3為L(zhǎng)和XL尺寸的臥式安裝提供了完整的，完全標準化的行星齒輪箱產品組合，加上全球范圍內的短交貨時間，出色的性價比，非常高的模塊化性。該概念在功率密度，可用性和成本之間實現了最佳平衡。
由于設備通常在其設計極限及更高的極限下運行，因此我們的齒輪箱必須承受最高的負載以及巨大的軸向和徑向力。因此，借助PLANUREX 3，我們提供了極其緊湊的高級驅動器解決方案，這些解決方案可以滿足連續運行的高要求，
即使在不連續負載的情況下，與額定轉矩相比，即使在不連續負載下也具有雙倍過載能力。
新一代的齒輪裝置不僅提供最高的功率密度，而且還具有極其堅固的齒輪箱，并為您的作業機械的可用性做出了決定性的貢獻。
該系列為您提供各種選擇，以使齒輪箱最佳地適應您的應用需求，例如：
減速器底座，用于底座安裝
扭矩軸支撐
Support 2 (Chun version)
油冷卻連接
適用于低至-40°C的溫度
最高功率密度：緊湊，輕巧，強大
高效率和最高效率
最高的質量和可靠性
高過載能力：額定扭矩x 2
很高的模塊化
諧波等級的多種尺寸接近所需的扭矩
有限元的3D設計
可用，即單獨或作為集成動力總成
應用領域
輥壓機
甘蔗碾磨機（單個驅動器）
技術數據
額定扭矩達5,450,000 Nm
傳輸i = 45 ... 110
功率高達7.000 kW
尺碼17
齒輪行星齒輪減速機
GKG 萬向節聯軸器
彈性雙聯萬向節聯軸器
額定力矩范圍：最大 TKN = 5,861 Nm（結構尺寸為 5 時）
溫度范圍：-30 °C 至 +70 °C
品質實現良好連接
弗蘭德 GKG? 萬向節聯軸器是彈性雙聯從動聯軸器，用于在減速機和驅動輪組之間完全傳輸力矩時，補償轉向架中主懸架的偏移。它可實現非常大的軸偏差值，并允許相當大的軸和減速機偏移，同時只產生很低的恢復力。
弗蘭德 GKG 的聯軸器部件可以彼此獨立地安裝在減速機和輪組軸上。聯軸器部件中安裝有校準過的球形軸承，其橡膠元件受到保護，確保車輛的長使用壽命。通過擰緊球形軸承錐體上的接線片，可以使用標準工具輕松安裝聯軸器，轉接器自動居中。
優勢一覽
使用壽命長達一 百萬 運行公里
球形橡膠元件可實現非常大的軸偏差值，并允許軸和減速機的較大偏移
恢復力較低
德國制造，可在全世界范圍內使用
有軌電車
地鐵
火車頭
