產品特征
測量范圍從 0 ... 1 kN 到 0 ... 100 kN
相對非線性 ≤ ±0.25% FS
最小尺寸
拖鏈電纜
由不銹鋼制成
輸出信號標準化
爆破器 TEDS 可選
產品描述

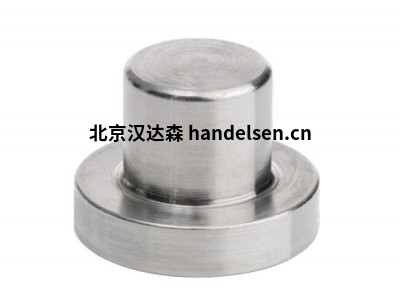

這種與測量范圍相關的小型力傳感器可在工業和實驗室中普遍且可靠地使用。它特別適用于空間受限結構中的壓縮力測量。由不銹鋼制成的壓縮力傳感器由于其緊湊性，可用于各種工業領域。
這方面的例子是：
縱向和橫向壓力連接的壓入力測量
沖壓和軋制??設備上的壓力測量
車輛減震器的彈簧力測量
推桿上壓力的測定
壓縮空氣肘桿壓力機的壓力測量
待測量的力通過位于上側的“錐形”傳感器的尖端從中心引入且沒有橫向力。
應變片 (DMS) 應用于傳感器元件的側面內側并連接以形成全橋，當施加力時，該全橋會發出與測量變量成正比的橋輸出電壓。
壓力傳感器的底座必須放在光滑平整的表面上。例如，接觸粘合劑或硅樹脂可用于組裝。為了達到最佳測量精度，不得有橫向或橫向力進入傳感器。
在任何情況下都必須避免橫向作用在傳感器上的夾緊力。在安裝或組裝過程中，必須注意確保電纜出口和傳感器電纜不會受到不允許的高拉力和彎曲力。
輸出信號在傳感器的連接電纜中標準化為 1.5 mV/V。這意味著可以并聯或更換多個傳感器，而無需重新校準下游電子設備。
常用系列
burster 8402-6001
burster 8402-6002
burster 8402-6005
burster 8402-6010
burster 8402-6020
burster 8402-6050
burster 8402-6100
