原廠進口德國海德漢HEIDENHAIN角度編碼器

原廠進口德國海德漢HEIDENHAIN角度編碼器

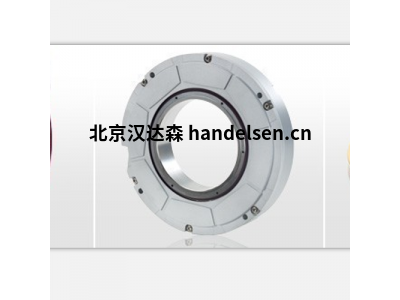

1、封閉式角度編碼器、空心軸和內置定子聯軸器的角度編碼器

由于定子聯軸器的結構和安裝原因，軸進行角加速度時，定子聯軸器必須只吸收軸承摩擦所導致的扭矩。因此RCN、RON和RPN角度編碼器具有出色的動態性能。對內置定子聯軸器的角度編碼器，技術參數中的系統精度已包括聯軸器的偏差。

優點：

尺寸小，適用于安裝空間有限的地方

空心軸直徑可達100 mm，便于穿電源線等

安裝簡單

2、封閉式角度編碼器，采用分離聯軸器

采用分離聯軸器、實心軸的ROD角度編碼器特別適用于軸轉速高并要求較大公差的應用。高精度的聯軸器允許± 1 mm以?xún)?nèi)的軸向運動。



3、光學掃描的模塊型角度編碼器

無內置軸承的ERA和ERO角度編碼器（模塊式角度編碼器）適用于安裝在機器部件或裝置上。用于滿足以下需求：

大直徑空心軸（max大可達10 m的帶尺）

軸轉速高，max高可達20000 rpm

沒有軸密封帶來的附加啟動扭矩

扇形角



4、磁性掃描的模塊型角度編碼器

海德漢公司的ERM系列模塊化編碼器由一 個磁柵鼓和一個磁阻傳感器掃描單元組成。其測量基準MAGNODUR和磁阻掃描 原理使其對污染特別不敏感。



5、角度編碼器模塊

海德漢的角度編碼器模塊由角度編碼器與高精度軸承組成，并已調整至最佳配合狀態。該角度編碼器模塊的特點是測量精度及軸承精度高，且分辨率極高并具有最高重復精度。啟動扭矩低，因此運動平穩。



產品系列：RCN RON RPN ROD ERP ERA ERM ECN EQN ERN ROC ROQ RIC RIQ ROD ECI  EQI  ERO。

ROD426      50 至10000      方波TTL/5V±10%

ROD466      50 至10000      方波TTL/10 至30V

ROD436      50 至5000        方波HTL/10 至30V           Max.12000rpm/Max.300kHz

ROD456      50 至5000        正弦波11μApp/5V±5%    Max.12000rpm≥160kHz

ROD486     1000 至5000     正弦波1Vpp/5V±10%       Max.12000rpm≥180kHz

ROD420     50 至5000         方波TTL/5V±10%

ROD430     50 至5000         方波HTL/10 至30V           Max.12000rpm/Max.300kHz

ROD450     50 至5000         正弦波1μApp/5V±5%       Max.12000rpm/≥160kHz

ROD1020   100 至3600       方波TTL/5V±10%             Max.10000rpm/Max.300kHz

ROD1030   5 至3600          方波HTL/10 至30V           Max.10000rpm/Max.160kHz

ROD1050 1000 至3600      正弦波11μApp/5V±5%     Max.10000rpm≥160kHz

ROD1080   100 至3600        正弦波1Vpp/5V±10%        Max.10000rpm≥180kHz

ERN420      250 至5000       方波TTL/5V±10%

ERN460     250 至5000       方波TTL/10 至30V

ERN430     250 至5000       方波HTL/10 至30V           Max.12000rpm/Max.300kHz

ERN480   1000 至5000       正弦波1Vpp/5V±10%       Max.12000rpm/≥180kz

ERN420     250 至5000       方波TTL/5V±10%

ERN460     250 至5000       方波TTL/10 至30V

ERN430     250 至5000       方波HTL/10 至30V           Max.12000rpm/Max.300kHz

ERN480   1000 至5000        正弦波1Vpp/5V±10%      Max.12000rpm/≥180kz

ERN1020 100 至3600       方波TTL/5V±10%             Max.10000rpm/Max.300kHz

ERN1030     5 至3600    方波HTL/10 至30V    Max.10000rpm/Max.160kHz

ERN1080 100 至3600    正弦波1Vpp/5V±10%    Max.10000rpm/≥180kHz

ERN120        5 至3600     方波TTL/5V±10%     Max.6000rpm/Max.300kHz

ERN130   100 至3600     方波HTL/10 至30V      Max.6000rpm/Max.300kHz
