產品介紹

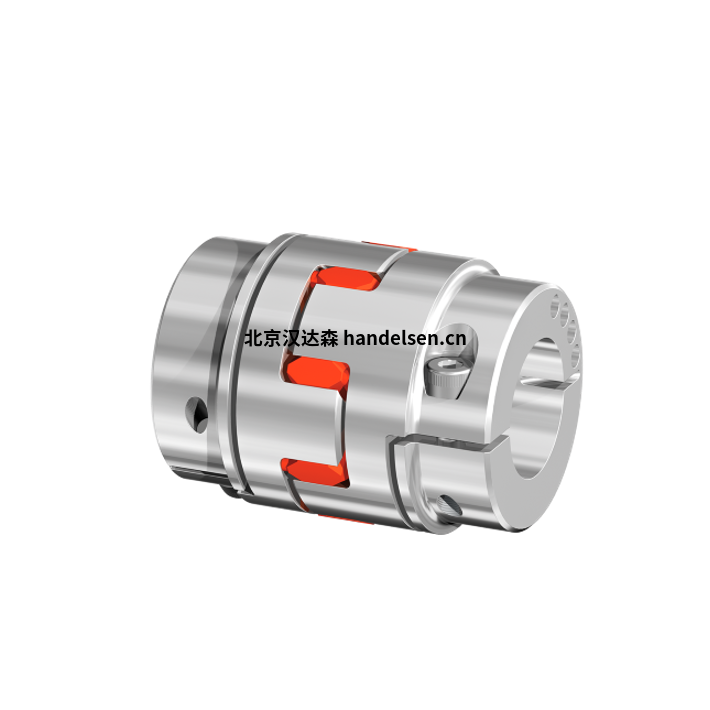

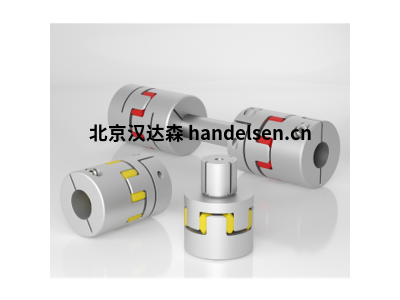

彈性顎式聯軸器GWE 5117
具有高度緊湊設計的抗扭撓性，無反沖彈性體聯軸器，具有單縫鋁制夾緊輪轂，以及由鋼制成的擴展心軸和內錐，用于在空心軸上進行摩擦鎖定扭矩傳遞。
5種不同尺寸
孔直徑d：4-35毫米（0.157-1.378英寸）
外徑D：24.5-64.5毫米（0.966-2.539英寸）
全長L：42-82毫米（1.654-3.228英寸）
轉速n max：6,000-15,000 1 / min
扭矩T：3-160 Nm（2.21至118.01 ft·lb）
齒輪聯軸器TNZ ZCA / TNZ ZCB
標準集線器
所述RINGFEDER TNZ ZCA耦合是扭轉剛性的齒輪聯軸器設計為具有一些間隙和由兩個被連接tted螺栓連接的兩個半聯軸器。
不同于TNZ ZCA耦合，RINGFEDER TNZ ZCB帶有一個用螺栓固定的O形環載體，其通過改變安裝順序便于安裝。要安裝聯軸器，請擰下蓋子并將其放在軸上。
將輪轂安裝到軸上，將軸套滑到輪轂上，然后將O形圈支架固定到軸套上。當涉及大型聯軸器時，這種安裝方式是有利的。
產品特征
扭轉剛性齒輪聯軸器，由優質鋼制成
非常緊湊的設計可實現高功率密度
補償角度，徑向和軸向軸偏移
如果使用特殊密封件，則適合在最高+120°C的溫度下使用
可提供分體式套筒（ZCA / ZCB-ZCA型號范圍也可提供ZCB設計）和單件套筒（ZCH）
無需移動連接的機器即可更換彈性O(shè)形圈
鉆孔最大270毫米
扭矩高達T Kn = 195,000 Nm / T Kmax = 390,000 Nm
速度高達n max = 6,000 rpm
法蘭聯軸器TNF 5571
RINGFEDER ?法蘭接頭是壓配合更好的選擇。既不需要諸如鍵槽或楔子之類的附加組件，也不需要外部的加熱和內部的冷卻。
只需簡單地將法蘭聯軸器推到軸上并擰緊，即可通過擰緊收縮盤中的螺釘將法蘭聯軸器摩擦接合。它們傳遞扭矩和彎矩以及軸向和徑向力。
產品特征
連接牢固，扭矩大
易于組裝和拆卸
無間隙軸套連接
高水平的真實運行精度
應用領域
礦業公司
工廠制造商
變速箱制造商
部分產品分類
RINGFEDER 漲緊套
RINGFEDER 聯軸器
RINGFEDER 鎖緊圈
RINGFEDER 傳動皮帶輪
RINGFEDER 剛性聯軸器
RINGFEDER 傳動設備
RINGFEDER 軸承等
常見型號
RFN8006 6x9
RFN8006 7x10
RFN8006 8x11
RFN8006 9x12
RFN8006 10x13
RFN8006 11x14
RFN8006 12x15
RFN8006 13x16
RFN8006 14x18
RFN8006 15x19
RFN8006 16x20
RFN8006 17x21
RFN8006 18x22
RFN8006 19x24
RFN8006 20x25
RFN8006 22x26
RFN8006 24x28
RFN8006 25x30
RFN8006 28x32
RFN8006 30x35
RFN8006 32x36
RFN8006 35x40
RFN8006 36x42
RFN8006 38x44
RFN8006 40x45
