phytron BASIC系列電機應用領域技術參數

phyMOTION 模塊化多軸控制器

TM StepDrive 1x24..48V/5A  用于 SIMATIC ET 200®SP 的步進電機模塊

1-STEP-DRIVE 用于 SIMATIC ET 200®S 的步進電機模塊

APS 高功率性能步進電機

MCC-2 可編程 2 軸步進電機控制器

MCC-1 可編程 1 軸步進電機控制器

ZMX+19" 功率級 9 A，24 至 70 V

MSX+ 19" 功率級，120 V 時 15 A，帶服務總線

MSX 19" 功率級，15 A，120 V

MCD+ 緊湊型功率級，24 至 70 V 時為 9 A

MSD2+ 帶電源和服務總線的功率級步進電機

GSP 70 V 帶集成電源單元的步進電機驅動器

SLS 帶有內置步進電機功率級的子機架

SP MINI 帶有集成電源單元的功率級

SPH 240 / 500 / 1013 用于步進電機功率級和控制單元的電源裝置



配件（編碼器/阻尼器）包括：

用于尺寸 25 至 126 的 VSS 步進電機的旋轉角度編碼器

適用于 20 / 29 / 37 尺寸雙軸步進電機的慣性阻尼器

適用于phyMOTIonTM 多軸運動控制器鏈接的屏蔽線夾



工業自動化和機械

每當需要完全高效的自動化時，phytron都會參與其中。 因為這是 Phytron 的關鍵專業核心領域之一。 phytron用于機器人和搬運系統的組件的成功是其能夠?qū)⒊錾木群妥畲笏俣戎悄艿亟Y(jié)合在一起的結果。

工業 3D 打印

通常通俗地描述為 3D 打印，增材制造是一種通過將材料分層沉積在數字 3D 設計數據的基礎上構建組件的過程。增材制造正是在傳統制造達到其極限時發揮作用。例如，在 3D 打印中，設計定義了制造——而不是相反——這意味著非常復雜但輕便、穩定的結構是可能的。除了各種金屬外，還可以使用塑料和復合材料。

在驅動技術方面，此類應用需要具有插補功能的高端控制器，例如 Phytron 的 phyMOTION，以便可以同時移動多個軸并相互依賴，從而可以在空間中創建復雜的幾何形狀.使用集成的圓形和線性插補，幾乎任何所需的幾何形狀都可以通過 phyMOTION 動態實現。此外，phyMOTION 中的數字和模擬輸入/輸出允許讀取傳感器和控制劑量設備，例如。

由于打印頭附近的溫度可能高達 350°C，因此此類系統中使用的電機也需要滿足特定要求。 Phytron 的 ZSH 系列步進電機不僅定位精度高，而且涵蓋了超寬的溫度范圍。此外，它們的模塊化設計意味著它們可以靈活配置。無論是結合低背隙行星齒輪、垂直軸的抱閘還是位置反饋的編碼器，ZSH 系列都涵蓋了非常廣泛的工業步進電機應用。

Phytron 與其在該領域的尊貴客戶一起期待未來幾年令人振奮的幾年，屆時 3D 打印將走出快速成型領域，越來越多地進入大規模 OEM 的系列制造。

phyMOTION

SLS

ZMX+

ZSH 步進電機

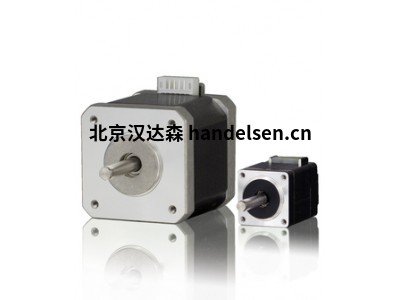

phyBASIC系列特性：

兩相步進電機

保持扭矩從 50 mNm 到 7.2 Nm

邊緣尺寸從 20 到 86 毫米

步數（標準） 200

1.8° 步進電機的步進精度為 5 %

工作電壓 phyBASIC 20、28、42（NEMA 8、11、17）：36 至 48 VDC，phyBASIC 56、86（NEMA 23、34）：72 VDC

標準連接：4 引線并聯

防護等級 IP 40

絕緣等級 B，130 °C

絕緣電阻 100 MΩ

包含配套連接器的電纜



選項：

齒輪

后軸



應用：

設備、機器和工廠制造

簇絨機器

標簽技術

快遞和包裹處理

裝配自動化





phyBASIC20-1型號參數舉例：

規格：NEMA 8

電流：0.6A

電阻：6.7Ω

電感：1.25mH

保持轉矩：16mNm

制動扭矩：1mNm

轉動慣性：0.002kg cm2

軸承軸向載荷：4N

軸承徑向載荷：20N

質量：0.05KG

長度：31.5mm

邊長：20.1mm



phyBASIC 56-2 型號參數舉例：

規格：NEMA 23

電流：2.2A

電阻：1.6Ω

電感：6.9mH

保持轉矩：1500mNm

制動扭矩：45mNm

轉動慣性：0.22kg cm2

軸承軸向載荷：40N

軸承徑向載荷：70N

質量：0.69KG

長度：55mm

邊長：56.4mm



phyBASIC 86-1 型號參數舉例：

規格：NEMA 34

電流：5.0A

電阻：0.48Ω

電感：4.5mH

保持轉矩：3800mNm

制動扭矩：90mNm

轉動慣性：0.95kg cm2

軸承軸向載荷：65N

軸承徑向載荷：220N

質量：1.6KG

長度：67.5mm

邊長：86mm
