德國Janitza電能質量分析儀UMG 96RM-M

張麗 QQ：2850590583   手機：18518172069 電話：010-64717020-112 傳真：010-84786709-666 郵件：sales9@handelsen.cn

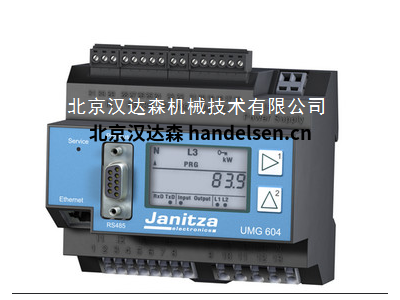

UMG604在線式電能質量分析儀是特別適用于需要按照電能質量標準（如EN50160）進行電能質量監測和分析的場合。

UMG604具有4個通道電壓輸入和4個通道的電流輸入，可以從 40-70Hz (15-440Hz) 的電網中采集電壓電流的真有效值(RMS值)并數字化輸出。內嵌的數字信號處理器從采樣值中計算出相關的電能參數，三相系統中額定電壓可被定義為相電壓或線電壓，并作為諧波、瞬態、事件記錄或者閃變測量的參考電壓。

    UMG604提供豐富的通訊接口，如RS485,以太網等，同時支持各種通訊協議，如 Modbus, Profibus, Ethernet (TCP/IP), BACnet, http, FTP, SMTP, SNTP, DNS 等等，這樣UMG604就可以方便快速地接入并集成到現有的控制系統網絡。

UMG604具有嵌入式網絡服務器功能，所以用戶可以隨時隨地地通過普通網絡瀏覽器（如IE,Firefox等）訪問UMG604,并實時地掌握系統運行的信息。

應用場合

通過以太網網關功能管理從站測點連續監測電能質量，根據EN50160等電能質量標準分析電網的電氣故障問題監測配電網絡的電能質量參數，根據 EN/IEC 61000-4-7, 4-15, 4-30標準生成基于 EN 50160 電能質量標準的分析報告遠程控制：如限值報警等作為PLC或樓宇自控系統的電能參數傳感器

主要特性

基于IEC 61000-4-30標準的電能質量測量方法

A級測量方法

諧波測量：1~63次 傅里葉分析（相電壓、線電壓電流、有功功率（供給/消耗）和無功功率（感性/容性））

測量諧波和間諧波 (相電壓、線電壓和電流)

基于EN50160電能質量標準，通過配套的Gridvis編程和分析軟件分析和評估電能質量

閃變測量，基于 DIN EN 61000-4-15 標準

適用 IT 和 TT 配網 (300V CATIII)

4個電壓和4個電流的獨立測量通道

連續測量率： 20kHz

  在一個采樣周期（200ms）記錄超過2000個以上的測量數據記錄超過 >50μs 的瞬態事件，并可同時保存超過16,000 采樣點

數據存儲和事件記錄 (128MB 閃存)

2 個數字輸入和2 個數字輸出

Profibus DP/V0 和 RS 485 (Modbus RTU, Modbus-主站, 選件 BACnet)

以太網接口 (網絡服務器, E-Mail, 選件 BACnet)使用 Jasic 語言進行用戶自定義應用編程

UMG604電能表有一下幾種訂貨型號：

電能質量分析儀    UMG604E    訂貨號52.16.002

    電能質量分析儀    UMG604E    （ 訂貨號52.16.012）電源電壓 50-110V AC, 50-155V DC

    電能質量分析儀    UMG604EP    （訂貨號52.16.201）電源電壓95-240V AC, 135-340V DC

    電能質量分析儀    UMG604E    （ 訂貨號52.16.202）電源電壓95-240V AC, 135-340V DC

JANITZA    電能質量分析儀    UMG605    訂貨號：52.16.027

主要特點有:
接線方式IT和TN
帶背光的LCD顯示器

7 個電能表L1，L2，L3和累計

測量真正的有效值（TRMS）
電壓、電流連續采樣速度21.3 kHz或25.6 kHz，高達40次的諧波分析

8個費率
測量精度高，有效的計量精度：0.5；電壓/電流精度為0.2％，高可靠性和長壽命
包括功能強大的GridVis軟件

 緊湊型特別適用在狹小的空間內。

即使空間有限,但淺小的安裝距離使得裝置容易被整合,例如在子配電盤內。

因此安裝與接線的成本會因有助于用戶建置而大幅降低。

 除了大量的電力測量參數之外,此創新的測量裝置也提供多種額外附加功能，如高至40次的諧波測量。

21.3kHz的連續采樣,實現高分辨率下的測量參數監測,并且對錯誤分析和電力質量監控提供了有效率的能源管理工具
