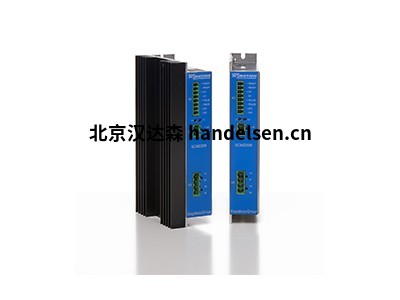

德國ECMOTION驅動器ECMD288

　　1、德國ECMOTION驅動器產品介紹

鄧?yán)?/span> QQ：2111646792   手機：13021972807 電話：010-64714988-223 傳真：010-64714988-668 郵件：tk8@handelsen.cn

　　在突然斷電的情況下，電磁制動器可確保保持位置，例如Z軸的位置，以防止損壞工具和工件。保持扭矩是通過使用壓縮彈簧產生的。他們的制動器是通過電磁方式釋放的，因此必須為它們提供24V直流電壓。它們安裝在電機軸(B軸)的后部。發生電源故障時，制動器將步進電機保持在其位置。HECM系列強大的2相高扭矩步進電機具有60毫米的法蘭和47.14毫米的孔安裝距離(Nema23)。步進電機有4種長度(43.5、54、65、85毫米)，保持扭矩高達3.3 Nm。由于高保持扭矩、低振動和由此產生的更平穩的運行，這些步進電機可用于各種應用，特別是由于空間不足而無法使用具有較大法蘭的電機的情況。

　　2、德國ECMOTION驅動器產品概述

　　HECM系列的步進電機可以由ECMD系列的動力單元驅動。當功率單元打開時，自動電機設置會檢測電機并自動調整運行參數?？梢栽O(shè)置從整步到1/50步的步進分辨率。對于具有1.8°全步距角的步進電機，這對應于每轉10,000步的分辨率。過壓、欠壓、過流和過熱保護與有源鎮流器電路和靜止時自動降低電流一樣標準。功率驅動器ECMD288和ECMD298具有安靜和低共振的運行以及從步進到步進的高扭矩恒定性。它通過壁掛式安裝或DIN導軌安裝進行連接。所有連接器都可以從正面拆下。

　　3、德國ECMOTION驅動器產品原理

　　步進電機、行星齒輪和電磁制動器的組合用于需要非常高扭矩的應用，同時必須確保步進電機在斷電時保持其位置。例如，使用Z軸在斷電時保護刀具和工件。步進電機、行星齒輪和電磁制動器的這種組合可以傳遞高達130 Nm的扭矩，并在發生電源故障時將應用程序保持在其位置。20x20mm和28x28mm邊長，這些是EC Motion GmbH最小的2相步進電機的尺寸。這些步進電機具有0.017-0.14 Nm的保持扭矩和1.8°的全步距角，適用于小型緊湊設計、簡單準確定位和高速重要的任何地方。例如在顯微鏡階段。緊湊的步進電機可以放置在設備中，從而能夠構建更緊湊的顯微鏡載物臺。

　　4、德國ECMOTION驅動器產品特點

　?、俟ぷ鳒囟龋?20℃~+50℃

　?、诠潭囟龋鹤罡?0℃。(2階段開啟)

　?、劢^緣種類：乙級(130)

　?、芙殡姀?qiáng)度：500伏交流電(1分鐘)

　?、萁^緣電阻：100毫安時(DC 500伏)

　?、掭S軸向間隙：最大0.075毫米。(1公斤)

　?、咻S徑向間隙：最大0.025毫米。(0.5公斤)

　?、噍S跳動：最大外徑0.05毫米

　　5、德國ECMOTION驅動器產品技術參數

　?、匐娏﹄娮樱河糜趦上嗖竭M(jìn)電機

　?、诓襟E分辨率：1/1-1/2-2/5-1/5-1/10-1/12.5-1/25-1/50步

　?、垭妷悍秶?4 VDC...90 VDC(最大130 VDC)

　?、芟嚯娏鞣秶?安培...10安培

　?、菪盘栞斎耄?.5 VDC...24 VDC

　?、奕肟冢好}沖、方向、In1(關、門、復位)

　?、叱叽绺撸?寬：/深：157mm/29mm/79mm

　　德國ECMOTION驅動器ECMD288
