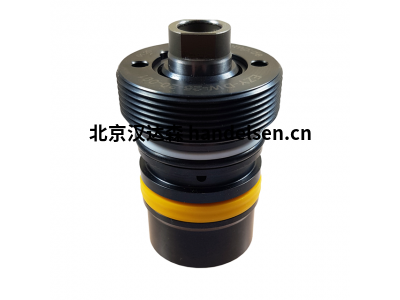

旋入式氣缸， 雙作用

這種具有雙作用功能的旋入式氣缸安裝在節省空間的夾具板或塑料注塑工具的板上。

雙作用功能可在活塞縮回和伸展時實現循環行程?？梢允褂脡毫Πl(fā)生器的可用輸送容積以及每種情況下運行的活塞或環形位移容積來計算驅動時間。與單作用氣缸相比，兩個提升方向都是強制操作的。

氣缸可選配由NBR或FKM制成的嵌入式雨刮器，活塞桿側配有額外的金屬刮刀。金屬刮刀可防止切屑滲入軟刮刀，從而防止活塞桿表面的破壞。這種預防措施可保護密封件免受損壞，并增加氣缸的可用性。

特殊性：

• 由于集成了金屬刮刀，不會穿透切屑
• 節省空間的安裝選項
• 完全可伸縮的外殼
• 通過鉆孔通道提供無線壓力供油
• 內部活塞螺紋 e.B.，用于擰入壓力螺釘
• 提供標準氣缸和特殊型號

供油通過鉆孔通道在夾具主體中進行。在制造鉆孔管道時，必須注意最令人尷尬的清潔度，因為鉆孔切屑會導致密封件損壞，從而導致系統泄漏和故障。氣缸的密封是通過O形圈/支撐環組合實現的。

由于設計緊湊，旋入式氣缸沒有用于回程的內部止動器，而是使用安裝孔的孔接地。因此，必須嚴格遵守指定的安裝深度（參見數據手冊）。用于供油的插入斜角和橫向孔必須圓潤，以避免在裝配過程中損壞密封件。

為確保只有設備的朝上一面可以加熱或放松，一受控旋轉接頭安裝。這種旋轉連接的功能基于旋片的原理。

液壓旋入式油缸設計為帶彈簧復位（特殊型號）的單作用拉油缸，并安裝在夾具主體中。設備內的壓力油供應僅通過鉆孔的油通道進行。

通過該設計，可以為設備的五個側面提供連續的壓力，并且僅以液壓方式夾緊或放松朝上的第六側。液壓可逆夾緊裝置在批量生產中加工工件時具有巨大的經濟優勢。這些是：

·         工件上的多面加工

周莉 QQ：2668476640   手機：13390167995 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

·         高夾緊可靠性和夾緊質量

·         減少換刀時間

·         增加機器運行時間

·         減少工件更換時間

·         工作壓力：pmax.500 巴

·         作用方式：雙作用

·         活塞Ø：16， 20， 25， 32， 40 和 50 mm

·         樞紐：16、 20， 25， 32， 50， 100 和 160 mm

·         推力：從 100 bar 時的 2 kN 到 500 bar 時的 98.5 kN

·         牽引：從 100 bar 時的 1.22 kN 到 500 bar 時的 57.9 kN

·         機油連接： 鉆孔通道

·         墊片：丁腈橡膠 -10°C 至 +80°C，F(xiàn)KM 高達 150°C

·         雨刮器：軟雨刷和金屬刮刀
