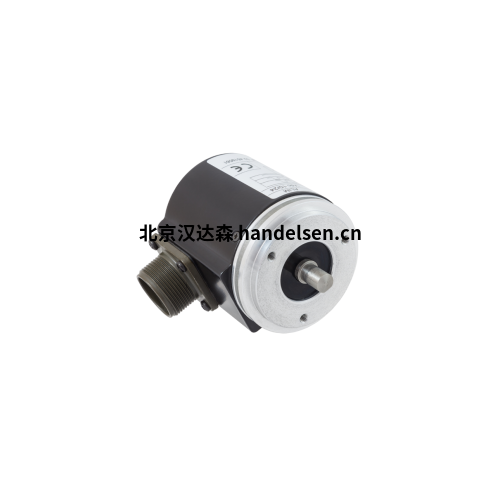

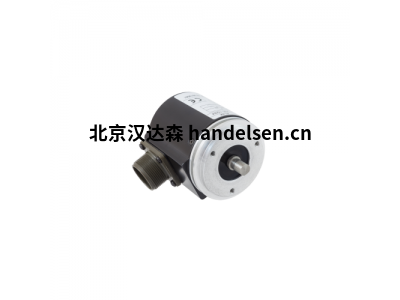

Elap S.p.A. 編碼器 RE520圓形法蘭

編碼器 RE520

Ø 58 mm 圓形法蘭

帶 58 mm 圓形法蘭的增量式編碼器系列包括不同的機械類型：RE520 系列，定心掩模直徑 50 mm，兼容國際標準 SIZE23、RE540，定心掩模直徑 36 mm 和 RE510，定心掩模直徑 31.75。

所有類型都裝在金屬外殼中。連接類型和位置可以在不同的選項中進行選擇，以及輸出信號格式和軸直徑。
每轉的脈沖數范圍為 2 到 12500。
零參考脈沖選項適用于所有系列（RE521型等）。

技術規格

·         電源電壓 5/30 Vdc – 功耗 30/80 mA

·         最大計數頻率 100 KHz – 200 KHz ppr > 1250

·         軸向或徑向連接器出口，配備飛行部分 - 軸向或徑向電纜出口，3 m長電纜（電纜長度1 m，帶線路驅動器輸出）

·         輸出信號：NPN 集電極開路、推挽式、5 Vdc 線路驅動器（電源 5/30 Vdc）、5/30 Vdc 線路驅動器（電源 5/30 Vdc）

·         防止短路和極性反轉

周莉 QQ：2668476640   手機：13390167995 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

·         鋁制表殼

·         IP65 防護等級（可選 IP66，軸上安裝 O 形圈）

RE520系列

圓形法蘭Ø 58 mm，伺服聯軸器
定心面罩 Ø 50 mm
軸 Ø 6 – 8 – 9.52 或 10 mm
鋁制外殼
國際標準 SIZE23 – 夾緊法蘭
脈沖/轉： 2÷12500
