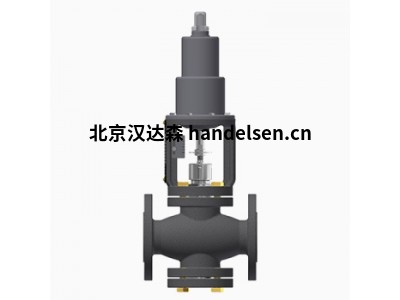

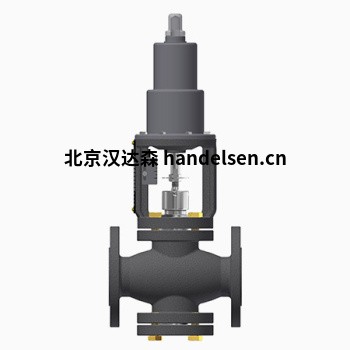

Burocco氣動角座閥 VPOO系列

Burocco開關閥的正確選擇是工廠設計的重要因素。 定型中使用的流量值應為設計期間估計的最大值增加約20-40％。 閥門尺寸的計算通過使用流量系數CV來完成，該流量系數CV是每種閥門尺寸的特定值，在表“技術規格”中列出。 注意：KV是指與公制成比例的流量系數，它是CV：1.17

允許的最大負載損失(升/分鐘〉

-軟質密封=0

-金屬密封=0.0001

工作溫度

- 30.C + 200.C

備注

(1）根據客戶要求，可提供更大規格或者小C V 的閥門。

(2)根據客戶要求，可提供其他類型的端連接。

注意：

在給設備運行之前，必須仔細清潔管道，使流體壓力達到最大，并且閥門完全打開。此外，有必要在閥入口上安裝一個過濾器，以防止異物進入閥座和閥塞之間。

（我們建議使用過濾后的空氣給氣動伺服控制系統供氣）。即使閥門可以安裝在任何位置，水平位置也是可取的。

閥的最佳工作方式是流向與閥芯相反（參見體閥上的箭頭）。如果將閥門放置在相反的位置，則可能會截獲較高的流體壓力。如果這最后1s是液體，但這會引起水錘。在高溫下充分工作幾個小時后，檢查閥體閥端的螺釘以及填料函金屬環的螺釘是否正確鎖定。確認在工廠安裝了閥門之后，還留有足夠的空間以卸下伺服控制器以進行維護操作。拆卸伺服系統之前/檢查設備中的壓力和溫度是否有流體，然后將閥門置于打開位置。如果要完全拆卸伺服控制，請使用適當?shù)膬x器，并注意放電彈簧的電壓



尺寸:（DN）DN 15-100

額定壓力:PN16，PN40

連接法蘭:UNI / DIN PN16，PN40

密封類型:軟（VI級），金屬（IV -V級）

特性：相等百分比（eqp％）

作用：帶活塞的氣動（最大10 bar）

溫度范圍：-20至+205 C



接通/斷開動作

- 2V-NC-常閉

-2V-NO-常開

-2V-DE 雙作用

-3V分流(NC-NA-DE)



尺寸

-DN 15-DN 100(1)



等級

-PN 16 - PN40



閥體材料

-球墨鑄鐵GS 400-12 (環氧清漆)

-碳鋼ASTMA216Gr WCB (環氧清漆)

- AISI 316 號不銹鋼



闊座

-AISI316 不銹鋼



連接方式

-法蘭，按照、UNII2229(2)



上閥蓋

- 標準碳鋼

-AISI316

-AISI420



快速打開時閥塞動作為線性

-AISI316. 帶PTFE-PTFEICG插芯(軟質密封) )

-AISI316 (金屬密封)



填料箱

- 標準PTFE 環

- PTFE+ 石墨

閥體材料

-球墨鑄鐵GS 400-12 (環氧清漆)

以上就是Burocco氣動角座閥 VPOO系列介紹
