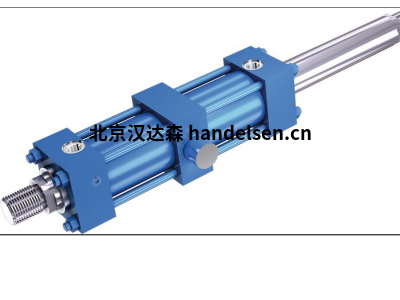

德國Bosch Rexroth重載型液壓缸CDM1系列
產品簡介：
系列 M1
組件系列 2X
額定壓力 160 bar
活塞- Ø 25 … 200 mm
活塞桿-Ø 14 … 140 mm
行程長度可達 3000 mm

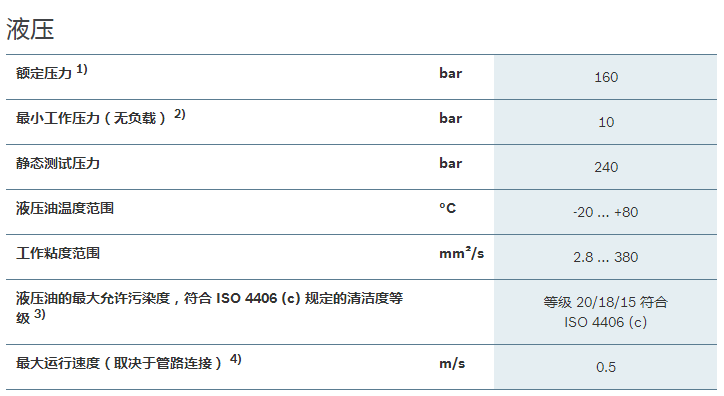

產品參數：
1) 可應要求提供
2) 柱塞直徑 25 … 125 mm
3) 訂貨時始終以明文標注“XV”尺寸，單位為 mm（參見訂貨示例）
4) 柱塞直徑 63 … 200 mm
5) 不用于 MF2；MF4
6) 柱塞直徑 50 … 200 mm
7) 柱塞直徑 40 … 200 mm
8) 柱塞直徑 40 … 80 mm，僅支持位置 11
9) 柱塞直徑 63 … 200 mm，僅支持位置 11
10) 柱塞直徑 125 … 200 mm，僅支持位置 11
11) 活塞桿直徑 14 … 110 mm
12) 活塞桿直徑 22 … 140 mm
13) 底板不適用于管螺紋 (ISO 1179-1)
14) 用于 SL 和 SV 閥（液控單向閥）的底板
請注意： 密封件設計 T 和 S 不用于靜態保壓功能！
15) 每個柱塞直徑只能用于大的活塞桿直徑
16) 樣本中的所有圖形表示均顯示位置 1。
17) 訂貨時始終以明文形式指定活塞桿延長尺寸“LY”mm（請參閱訂貨示例）

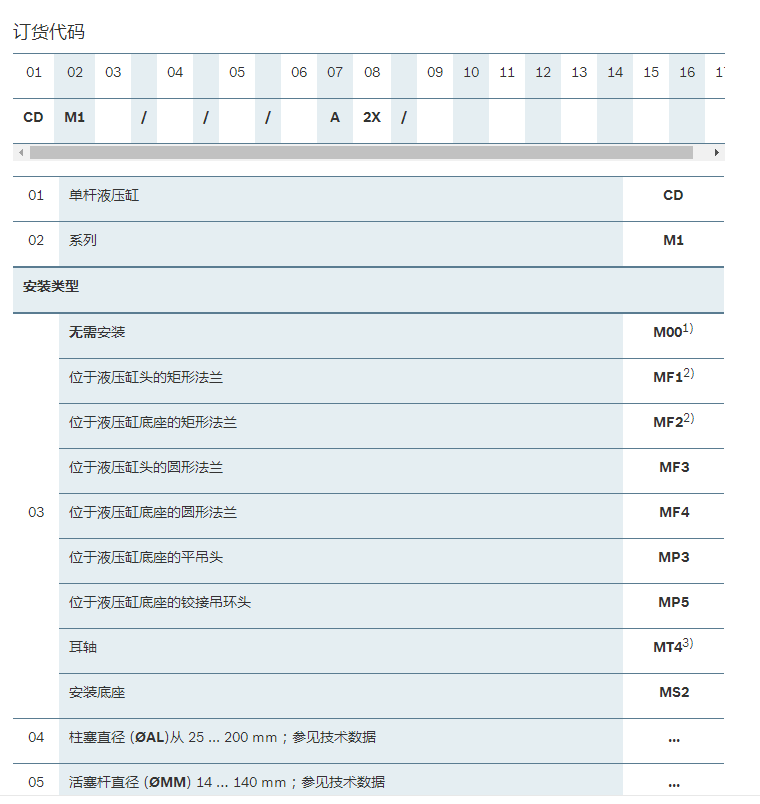

訂貨示例：
CDM1MT4/50/28/550A2X/B11CGDMWW, XV = 175 mm
CDM1MF3/200/140/950A2X/B11CHKAWW
注意事項：
系列 1X 的備件液壓缸
更換系列 2X 時，還必須更換支架（耳軸）！
