ZSS

具有幾何形狀和磁化的精密步進電機，可實現平穩的運行行為

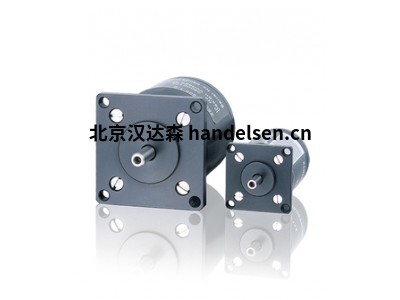

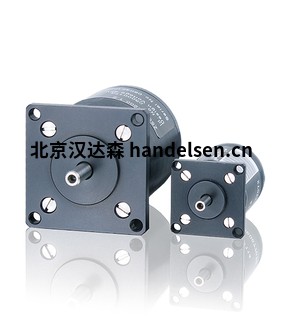

Phytron ZSS 步進電機 （19 - 56 mm） 將精度與平穩運行性能相結合。憑借多達 102，400 個平易近位置（微步進模式下的 200 步電機，具有 1/512 步進分辨率和編碼器），我們的 ZSS 電機具有高定位精度。由于其設計的幾何特性，ZSS電機提供了平衡，安靜和低共振的運行行為。得益于低噪音、典型的平穩運行的發動機，并在光學或機械精密應用中產生結果。

技術細節

§ 用于雙極或單極控制的兩相混合步進電機

§ 保持扭矩從 3.8 mNm 到 700 mNm

§ 尺碼 19 至 56

§ 每種尺寸多達 3 種不同的電機類型和 3 種標準繞組

§ 標準步數 200

§ 特殊步長編號，取決于尺寸 8、24、56、72、500

§ 防護等級至少 IP40

§ 允許環境溫度 –30 至 +80 °C

自選：

§ 傳輸

§ 發動機制動器

§ 編碼

§ 波浪的第二端

市場

實驗室技術

4D超聲波掃描儀

光學、計量學

光學計量

無線電遙感器、天線技術

可根據要求提供替代 4 線版本：

電機適?于單極和雙極控制，因?yàn)槔@組可以采?不同的接線?式。

5 線或 6 線電路類型適?于單極控制。 在雙極運行的情況下，電機連接為 4 線系統，繞組并聯或串聯。

相電流

對于Phytron ZSS步進電機.每相電機的額定電流(A)在銘牌上注明。型號名稱的最后-位數字定義了標稱電流。

周莉 QQ：2668476640   手機：13390167995 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

示例ZSS 32.200.1,2

額定電流是電機繞組并聯的雙極控制全步運行的允許相電流。

根據連接類型,電機繞組的通電方式不同.因此,電機中相同功率損耗所允許的相電流取決于連接類型。

允許在短時間內過載高達兩倍的相電流。

步進電機ZSS 32至57可選配附加的24 VDC永磁電機制動器。

ZSS 32至43:KEB 01功率8 W/額定扭矩0.4 Nm;電氣連接:自由線端

ZSs 52至57:KEB 02:功率10 W/額定扭矩1 Nm;電氣連接:圓形連接器

擴展溫度范圍 強調 焦點 溫度 適?于您的應?程序的選項： 選項ZSS • 帶齒輪 • 連接選項： ZSS 步進電機不僅具有?常平衡、安靜和低共振的運行行為以及最?的定位精度，?且 還可以在 -30 ? +80°C 的擴展環境溫度范圍內?作。
