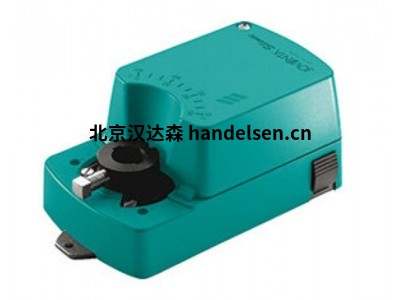

荷蘭JOVENTA 電動風門執行器SMALL DAD1.4



　　與VA125一起使用..連續VA125單元閥的熱驅動..(S)駕駛VA120..，VA150..用于控制加熱區、空氣二次處理設備和風扇對流器。閥門和驅動裝置可以通過簡單地?cái)Q在一起或者使用卡口裝配來組裝。鍍鎳(DN 10)鑄鐵閥體，DN 15和DN 20青銅閥體，外螺紋。沒有螺帽。不銹鋼主軸，帶軟密封閥錐。特征實際上等于百分比。帶雙O形密封圈的填料函。當主軸旋轉時，直通閥關閉壓入。小閥門與熱力和電動小閥門驅動器結合使用，以控制加熱區、空氣處理設備和風扇對流器。



奧地利JOVENTA閥門產品特點



　　與VA125.1M驅動器一起使用時，閥門可以移動到任何位置。取決于連接控制電壓，閥門以0的控制電壓連續移動10伏連接到紅色電纜:通道A-AB隨著控制電壓升高而打開。連接到白色電纜:隨著控制電壓升高，通道關閉。與VA120一起使用..電動驅動，閥門可以移動到任何位置。在VA120.1M上(帶定位器)閥門通過控制電壓0連續移動...10V–。與連續驅動器一起使用(0...10伏)，幾乎相等的百分比特性提供最佳控制。工程和安裝說明最終控制元件可以安裝在任何位置，除非面朝下。

技術規格

執行器 DMD1.2 DMD1.2C

扭矩 4 牛米

風門面積* 0.8 m2

運行時間 72 秒 (@ 50 Hz)

電源電壓 AC 24V +25% -20%

頻率 50-60Hz

電源要求 3.6VA

控制信號 DC 0(2)...10 V 或 0(4)...20 mA

現場配備 500 電阻

位置信號 DC 0(2)... 10V ---

旋轉角度/工作范圍 90°（93°機械）

電纜 1.2m PVC 接線端子

使用壽命約 100,000

輔助開關 無

噪音等級 35dB(A)

防護等級 II

防護等級 IP 42 IP 40

環境條件

- 工作溫度 –20...+60 °C / IEC 721-3-3

- 存儲溫度 –30...+65 °C / IEC 721-3-2

- 濕度 5...95% RH 沒有濃縮

重量 0.5kg

免維護服務

標準

- 力學 EN 60 529 / EN 60 730-2-14

- 電子產品 EN 60 730-2-14

- EMC 輻射 EN 50 081-1:92 / IEC 61000-6-3:96

- EMC 抗擾度 EN 50 082-2:95 / IEC 61000-6-2:99

型號：
