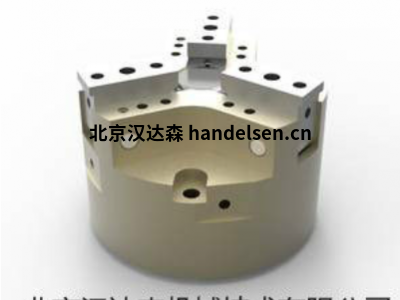

SMW Autoblok德國進口機床夾具SP 125-26
SMW Autoblok四爪卡盤MM E-MOTION
高進
QQ：2850590589
手機：18518172469
電話：010-64717020-115
傳真：010-84786709-666
郵件：sales2@handelsen.cn |
 |
 |
簡介
產品特點
每個爪通過電動馬達驅動和控制
通過感應耦合器無線傳輸功率和傳感器
夾緊任何形狀的工件
自動調整中心線
旋轉時持續監控夾緊力和夾緊位置
密封且低維護
“ e-motion”系列中的新產品已經開發用于數字化生產。所有e-motion產品均基于用于信號和功率傳輸?shù)臒o接觸式電感耦合器系統的相同概念。T驅動電動機構，作為一個電動執行機構，也用于執行標準的卡盤，但是在車床上。作為進一步的發展，已經引入了具有直接電動鉗口驅動的卡盤。銑削車削中心的封閉式中心4爪卡盤MM e-motion每個爪都有一個獨立的，完全受控和監控的機電驅動器。這樣就可以在一個卡盤中實現全新的夾緊功能，例如自對中，補償或單個鉗口運動。另一個獨特功能是工件的自動中心調整。
1. HG-F系列手動快換爪卡盤
系列特點：
鍵槽型
FORKARDT卡爪系統
手動卡盤尺寸φ160-φ400mm
中空
快換卡爪
3爪
Smw Autoblok卡盤HG-F 160-46 擺動直徑mm：195螺紋尺寸：M8 x 1 / 12 齒距：4.8行程mm:5.9 最高夾持力kN：60 轉速r.p.m：5500
Smw Autoblok卡盤HG-F 210-60 擺動直徑mm：250螺紋尺寸：M8 x 1 / 13 齒距：4.9行程mm:6.2 最高夾持力kN：75 轉速r.p.m：4800
Smw Autoblok卡盤HG-F 260-81 擺動直徑mm：300螺紋尺寸：M12 x 1.5 / 15齒距：6 行程mm:7.4 最高夾持力kN：130 轉速r.p.m：4200
Smw Autoblok卡盤HG-F 315-102 擺動直徑mm：372螺紋尺寸：M12 x 1.5 / 17齒距：7 行程mm:9.6 最高夾持力kN：180 轉速r.p.m：3500
Smw Autoblok卡盤HG-F 400-128 擺動直徑mm：492螺紋尺寸：M16 / 30 齒距：8.5行程mm:11.4最高夾持力kN：220 轉速r.p.m：2700
德國SMW-AUTOBLOK專業從事金屬切削機床上工件夾持系統的研發、設計、生產和服務，在全球范圍內為客戶提供標準和定制解決方案。產品具體包括各類動力卡盤、驅動油（氣）缸、中心架、動力刀座等，與數控車床、車銑復合機床、加工中心、數控磨床等配合使用，廣泛應用于汽車、工程機械、航空航天、鐵路、石油天然氣等行業的機械加工中。
1. HG-N系列手動卡盤
系列特點：
鍵槽型
手動卡盤尺寸φ160-φ630mm
中空
快換卡爪
3爪
Smw Autoblok卡盤HG-N 160-46 擺動直徑mm：194 螺紋尺寸：M8 / 12齒距：4.7行程mm：5.9最高夾持力kN： 60 轉速r.p.m：5500
Smw Autoblok卡盤HG-N 210-60 擺動直徑mm：234 螺紋尺寸：M8 / 13齒距：4.7行程mm：6.4最高夾持力kN： 75 轉速r.p.m：4800
Smw Autoblok卡盤HG-N 260-81 擺動直徑mm：300 螺紋尺寸：M12 / 15齒距：5.5行程mm：7.4最高夾持力kN：130 轉速r.p.m：4200
Smw Autoblok卡盤HG-N 315-102擺動直徑mm：358 螺紋尺寸：M12 / 17齒距：5.5行程mm：9.6最高夾持力kN：180 轉速r.p.m：3500
Smw Autoblok卡盤HG-N 400-128擺動直徑mm：426 螺紋尺寸：M12 / 17齒距：5.5行程mm：11.4最高夾持力kN：220 轉速r.p.m：2700
Smw Autoblok卡盤HG-N 500-165擺動直徑mm：530 螺紋尺寸：M16 / 34齒距：7 行程mm：11.5最高夾持力kN：250 轉速r.p.m：1500
Smw Autoblok卡盤HG-N 630-254擺動直徑mm：685 螺紋尺寸：M16 / 34齒距：7 行程mm：13 最高夾持力kN：250 轉速r.p.m：1000
SMW Autoblok卡盤TSR-C 170簡介
應用程序
對平行度要求高的工件夾緊
高的生產率和較長的維護間隔
恒定的抓地力和長壽命確保了恒定的工件質量
TSF-C：浮動式基爪可夾持原始和易變形的工件（6點接觸）
TSR-C：剛性基爪可精確夾持預加工直徑
SMW Autoblok卡盤TSR-C 170簡介
技術特點
主動下拉
離心力補償
舌頭和凹槽基爪
中央孔，用于冷卻液和/或空氣
永久油脂潤滑
?proofline?卡盤=完全密封–維護成本低
標準設備訂購示例
3爪卡盤3爪卡盤TSF-C 210 / A6
安裝螺栓或
三爪卡盤TSR-C 315 / Z220
SMW Autoblok 型號示例：
SMW Autoblok SP 125-26
SMW Autoblok SP 160-38
SMW Autoblok SP 240-78
SMW Autoblok SP 280-92
SMW Autoblok SP 350-115
SMW Autoblok SP 350-115 ES
SMW Autoblok SP-L 350-90
SMW Autoblok TSR-C 135
SMW Autoblok TSR-C 170
SMW Autoblok TSF-C 135
SMW Autoblok TSF-C 170
SMW Autoblok TSF-C 210
SMW Autoblok TSR-C 210
SMW Autoblok TSF-C 250
SMW Autoblok TSR-C 250
SMW Autoblok TSF-C 315
SMW Autoblok TSR-C 315
SMW Autoblok TSF-C 400
SMW Autoblok TSR-C 400
SMW Autoblok TSF-C 530
SMW Autoblok TSR-C 530
SMW Autoblok TSF-C 650
SMW Autoblok TSR-C 650
