Physik Instrumente線性平臺和執行器系列
PI（Physik Instrumente）LP，以納米精密運動組件，系統和OEM解決方案而享譽業界，宣布推出一種新型緊湊型閉環運動控制器。新型E-871.1A1N數字伺服控制器是一系列驅動器和控制器中的最新型號，這些驅動器和控制器是專門為基于慣性電機的光機械致動器（壓電棘輪驅動器）而設計的，這些致動器廣泛用于半導體，激光和光子學行業。 -調整復雜的系統。微型執行器通常用作“一勞永逸”機制，可以選擇進行遠程調節，而手動千分尺螺釘將需要關閉系統以進行校正。其他應用領域包括生物納米技術，顯微鏡和顯微操作。
集成功率放大器和電壓發生器
E-871.1A1N集成了功率放大器和電壓發生器，用于壓電慣性驅動，并針對PI的緊湊型N-472系列閉環PiezoMike精密執行器進行了優化，可提供較高的穩定性，使用壽命長于10億步，且擁有成本低。
數據記錄器，自動校準ID芯片，快速啟動，全面的軟件包
E-871.1A1N配備了用于高速跟蹤的數據記錄器，與ID芯片的兼容性，可快速啟動和更換系統組件而無需重新校準?？刂破麟S附了廣泛的軟件包，包括對LabVIEW，MATLAB，C / C ++ / C＃/ VB.NET和Python的支持。此外，還提供了強大的宏編程語言，用于自動化任務和獨立操作。與主機PC的通信是通過現代接口（例如TCP / IP和USB）進行的?？蛇x的操縱桿可用于手動操作。
棘輪執行器的優點
帶有螺絲和棘輪機構的執行器設計有一個小的壓電陶瓷塊，可根據控制器的輸入執行單獨的“喀噠”聲。這種設計的優點是非常高的剛度和高達100N（22 lbs）的阻擋力。一旦編碼器告訴控制器到達某個位置，執行器便會防振，抗沖擊并且長期穩定，不會出現位置漂移或抖動。
Physik Instrumente (PI)主要產品：
線性平臺和執行器
電動旋轉平臺和測角器
XY平臺
六足/平行運動
XYZ掃描儀
Z-/傾斜平臺，提示/傾斜鏡和有源光學
陶瓷部件
德國PI公司是精密運動和定位領域的全球解決供應商。
PI不僅開發和生產各種定位平臺和執行器，用于線性、旋轉和垂直運動或不同軸的組合。PI因此將這些解決方案適應客戶特定的應用或提供用于運動和定位的成品子系統。
產品系列：
納米定位壓電柔性鉸鏈平臺
微型平臺
線性平臺
線性促動器
旋轉臺
XY位移平臺
六足位移臺
快速多通道光子學對準系統
運動控制軟件
應用范圍：
汽車、科學設備、半導體技術、顯微鏡、硅光子、醫療技術、材料研究、機械工程、自動化、高能束線設備、增材制造

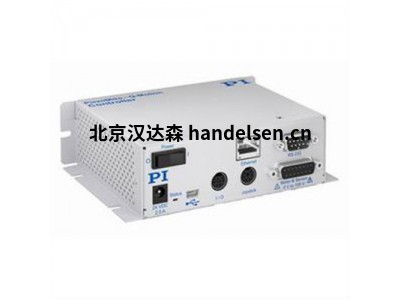

用于控制六軸系統的緊湊型臺式裝置
采用矢量算法的復雜控制器
通過指令可輕松實現坐標系統的自定義
大量軟件包
直角坐標系中的控制
模擬接口和運動停止可選配
用于六軸并聯運動的數字式控制器
帶直流電機、用于六足位移臺（六軸并聯運動）的高性能數字控制器。利用集成ActiveDrive對兩個附加單軸進行額外控制。
接口
TCP/IP可實現遠程控制和維護。RS-232、USB連接可用于外部輸入設備（人機接口設備）。
可選
通過手動控制單元進行控制
利用PIVeriMove軟件對有限空間進行碰撞檢測
發貨范圍
請與合適的六足位移臺機械部件一起下單購買。發貨范圍包含六足位移臺、帶軟件包的控制器、成套電纜和電源適配器。
功能
利用直角坐標系進行位置輸入，控制器處理坐標轉換。為了使六足位移臺的集成簡易化，參考系（工作，工具）可快速、輕松改變。實時操作系統可防止抖動，從而保證響應時間始終很短。穩定、虛擬的樞軸點可在空間內自由定義。數據記錄器用于記錄工作數據，如電機控制、速度、位置或位置誤差。宏編程。自動運行的宏可實現獨立操作。控制器帶BiSS接口，可支持電機制動器和絕對測量傳感器。
附加接口（取決于版本）：
運動停止：六足位移臺驅動的電源電壓可通過連接至控制器的外部開關關閉。傳感器技術仍然有效，因而位置信息可繼續提供，且驅動器重啟時無需找參考位。
模擬輸入
廣泛軟件支持
PIMikroMove用戶軟件。用于所有PI定位系統的通用指令集。全套驅動器用于與NI LabVIEW聯用。圖形用戶界面輸入接口、配置軟件和以圖形方式顯示的掃描子程序。
訂購信息
C-887.52
用于六足位移臺的六軸控制器，TCP/IP，RS-232，臺式設備，包含對兩個附加軸的控制
C-887.521
用于六足位移臺的六軸控制器，TCP/IP，RS-232，臺式設備，包含對兩個附加軸的控制，模擬輸入
C-887.522
用于六足位移臺的六軸控制器，TCP/IP，RS-232，臺式設備，包含對兩個附加軸的控制，運動停止
C-887.523
用于六足位移臺的六軸控制器，TCP/IP，RS-232，臺式設備，包含對兩個附加軸的控制，運動停止，模擬輸入
配件
C-887.MC 用于六足位移臺的手動控制單元，USB連接器，3米電纜
運動控制器的選型取決于具體的應用情況?？刂破鞯恼_選擇取決于有限的安裝空間、軸的數量或驅動器的類型等各種標準。PI提供多種多樣的控制器和控制概念
PI在精密定位領域的卓越技術，新的驅動概念、產品和系統解決方案在過去幾年中為PI集團帶來了持續不斷的市場份額增長和健康的公司發展。高度垂直化的制造使PI能完全控制其工藝流程，從而對市場發展和新興需求做出靈活反應。分形生產模型等現代化組織形式可確保各種批量尺寸的高效生產，例如僅生產一件產品、小型系列產品或大量的OEM產品。
PI (Physik Instrumente)簡介
PI集團全球共有六個生產點，四家位于德國，兩家位于海外，全球超過1000位員工，關鍵市場中有15家子公司，超過284項專利和專利申請，40多年的壓電陶瓷技術經驗。
德國 PI U-651 具有低型面高度設計的轉臺
——帶超聲波壓電電機和中央孔徑的平臺
1. 低外形：高度為14毫米
2. 快速精密定位較大型負載：負載達20牛頓，閉環速度達540度/秒，最小位移達12微弧度
3. 無限旋轉范圍>360°
4. 兩個旋轉方向上的驅動力矩均達0.3牛米
5. 關機后自鎖：節約能量，減少熱量產生
6. 中央孔徑可用于更多應用領域
7. 可提供真空版本
精密級轉臺
PILine®平臺尤其適合要求快速精密定位的應用。關機后，自鎖驅動器保持平臺位置的機械穩定。因而可大大減少能量消耗和熱量產生。蓄電池驅動或熱敏型的低占空比應用可得益于這些特點。軸的位置通過一個編碼器和一個光學參考開關測量，該開關允許可靠的可重復運動。壓電電機驅動器原理及其電氣操作成本低，可定制。
PILine®超聲波壓電電機
作為PILine®超聲波壓電電機不可或缺的一部分，壓電陶瓷促動器上被施加預載，通過一個耦合元件抵住移動導向轉子。在100至200千赫茲的高頻交流電壓的作用下，壓電陶瓷促動器被激發產生超聲波諧振。促動器的變形使耦合元件相對于轉子產生周期性的對角運動。建立的進給為幾納米每循環；高頻率帶來高速度。在壓電陶瓷促動器上相對于動輪施加預載可確保驅動器在靜止?fàn)顟B(tài)下和關機時自鎖。
采用增量編碼器實現直接位置測量
非接觸式光學編碼器以極高的精度直接在運動平臺上測量實際位置，因此非線性效應、機械作用或彈性形變不會對位置測量造成影響。
交叉滾子軸承
利用交叉滾柱軸承，滾珠軸承中的滾珠的接觸點被淬火滾柱的線接觸取代。因此，它們的剛度明顯提高，需要的預載更小，這減少了摩擦并實現了更平滑的運行。交叉滾柱軸承的另一個特征是高導向精度和負載能力。滾動主體架的受迫導向防止?jié)L柱軸承發生蠕變。
有效專利
美國專利號為6,765,335B2
歐洲專利號為1267425B1
德國 PI 位移臺 U-651 帶超聲波電機轉臺
應用領域
顯微操縱、自動化、生物科技、樣本操作、樣本定位、光學計量、真空應用達10-6 百帕（可選）
PI轉臺 U-651.03 / U-651.03V
主動軸：θZ
旋轉范圍：>360°
速度，閉環最大值：540°/s
最小增量運動：27 µrad
雙向可重復性：±54 µrad
傳感器類型：增量編碼器
傳感器分辨率：9 µrad
最大承載能力/軸向力：20 N
持有力量：0.3 Nm
發動機類型：PILine®超聲波壓電馬達，性能等級2
順時針/逆時針（θZ）最大驅動扭矩：0.3 Nm
電機/傳感器：1×Sub-D 15（m）
參考點開關：光纖
工作溫度：0 to 40 °C
材料：陽極氧化鋁
質量：500g
電纜長度：1.5（型號.03）1.0（型號.03V）
德國 PI 位移臺 U-651 帶超聲波電機轉臺
德國Physik Instrumente (PI) GmbH & Co.KG成立于1970年，一直致力于微米與納米定位技術的研發與制造。PI代表著技術性能，定位精度可達納米。PI可獲得的組件獨立于市場上，并提供超越現有技術水平的單獨解決方案。高度的靈活性為PI的客戶提供了顯著的競爭優勢。
Physik Instrumente提供了超越全球競爭的技術范圍和垂直生產范圍。然而，PI重要的關注是通過定位解決方案不斷地激勵客戶。今天，無論是在計量、顯微，生命科技，還是激光技術，精密加工技術；無論是半導體科技，數據存儲技術，還是光電子/光纖，天文等領域，PI的產品和技術正得到越來越廣泛的應用，也贏得了越來越廣泛的贊譽。
Physik Instrumente (PI)主要產品：
線性平臺和執行器
電動旋轉平臺和測角器
Physik Instrumente線性平臺和執行器系列
