品牌swagelok	有效期至長期有效	最后更新2022-04-14 10:22
瀏覽次數0

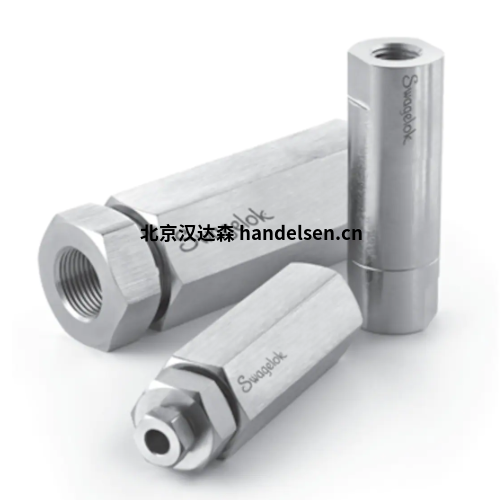

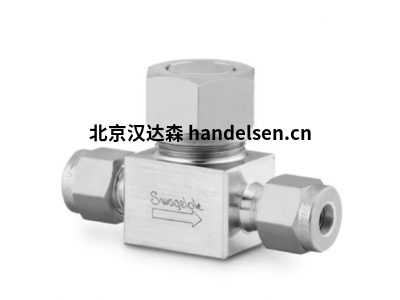

德國SWAGELOK閥門單向閥

德國SWAGELOK閥門單向閥世偉洛克單向閥具有廣泛的可調和固定的開啟壓力范圍，可在一般工況和高純度應用中控制回流，而過流量閥可阻止下游過量流量的釋放，從而增強系統的完整性和安全性。

中壓單向閥，CV 系列

提升單向閥，50 系列

提升閥芯單向閥，C、CP、CH 系列

超高純度聚合單向閥，CHP 系列

過流量閥

高純度焊接單向閥，CW 系列

單向閥 — 中壓單向閥，CV 系列 — 固定壓力

零部件號	閥體材料	接頭 1 尺寸	接頭 1 類型	接頭 2 尺寸	接頭 2 類型
CV8NFB15	316 不銹鋼	1/2 in.	內螺紋 NPT	1/2 in.	內螺紋 NPT

單向閥 — 提升單向閥，50 系列 — 固定壓力

零部件號	閥體材料	接頭 1 尺寸	接頭 1 類型	接頭 2 尺寸	接頭 2 類型
SS-53F2	316 不銹鋼	1/8 in.	內螺紋 NPT	1/8 in.	內螺紋 NPT

SS-53F4	316 不銹鋼	1/4 in.	內螺紋 NPT	1/4 in.	內螺紋 NPT

SS-53S4	316 不銹鋼	1/4 in.	世偉洛克® 卡套管接頭	1/4 in.	世偉洛克® 卡套管接頭

SS-53S6MM	316 不銹鋼	6 mm	世偉洛克® 卡套管接頭	6 mm	世偉洛克® 卡套管接頭

SS-56S6	316 不銹鋼	3/8 in.	世偉洛克® 卡套管接頭	3/8 in.	世偉洛克® 卡套管接頭

SS-58F8	316 不銹鋼	1/2 in.	內螺紋 NPT	1/2 in.	內螺紋 NPT

SS-58S12	316 不銹鋼	3/4 in.	世偉洛克® 卡套管接頭	3/4 in.	世偉洛克® 卡套管接頭

SS-58S8	316 不銹鋼	1/2 in.	世偉洛克® 卡套管接頭	1/2 in.	世偉洛克® 卡套管接頭

單向閥 — 提升閥芯單向閥，C、CP、CH 系列 — 可調壓力

零部件號	閥體材料	接頭 1 尺寸	接頭 1 類型	接頭 2 尺寸	接頭 2 類型
B-4CA-3	黃銅	1/4 in.	世偉洛克® 卡套管接頭	1/4 in.	世偉洛克® 卡套管接頭

B-4CPA2-150	黃銅	1/4 in.	外螺紋 NPT	1/4 in.	外螺紋 NPT

B-4CPA2-3	黃銅	1/4 in.	外螺紋 NPT	1/4 in.	外螺紋 NPT

B-4CPA2-350	黃銅	1/4 in.	外螺紋 NPT	1/4 in.	外螺紋 NPT

B-4CPA2-50	黃銅	1/4 in.	外螺紋 NPT	1/4 in.	外螺紋 NPT

B-4CPA4-3	黃銅	1/4 in.	內螺紋 NPT	1/4 in.	內螺紋 NPT

B-8CPA2-150	黃銅	1/2 in.	外螺紋 NPT	1/2 in.	外螺紋 NPT

B-8CPA2-50	黃銅	1/2 in.	外螺紋 NPT	1/2 in.	外螺紋 NPT

SS-4CA-150	316 不銹鋼	1/4 in.	世偉洛克® 卡套管接頭	1/4 in.	世偉洛克® 卡套管接頭

SS-4CA-3	316 不銹鋼	1/4 in.	世偉洛克® 卡套管接頭	1/4 in.	世偉洛克® 卡套管接頭

SS-4CA-350	316 不銹鋼	1/4 in.	世偉洛克® 卡套管接頭	1/4 in.	世偉洛克® 卡套管接頭

SS-4CA-50	316 不銹鋼	1/4 in.	世偉洛克® 卡套管接頭	1/4 in.	世偉洛克® 卡套管接頭

SS-4CA-KZ-3	316 不銹鋼	1/4 in.	世偉洛克® 卡套管接頭	1/4 in.	世偉洛克® 卡套管接頭

SS-4CA-VCR-150	316 不銹鋼	1/4 in.	面密封（金屬墊片）外螺紋 VCR	1/4 in.	面密封（金屬墊片）外螺紋 VCR

SS-4CA-VCR-3	316 不銹鋼	1/4 in.	面密封（金屬墊片）外螺紋 VCR	1/4 in.	面密封（金屬墊片）外螺紋 VCR

SS-4CA-VCR-50	316 不銹鋼	1/4 in.	面密封（金屬墊片）外螺紋 VCR	1/4 in.	面密封（金屬墊片）外螺紋 VCR

SS-4CPA2-150	316 不銹鋼	1/4 in.	外螺紋 NPT	1/4 in.	外螺紋 NPT

SS-4CPA2-3	316 不銹鋼	1/4 in.	外螺紋 NPT	1/4 in.	外螺紋 NPT

SS-4CPA2-350	316 不銹鋼	1/4 in.	外螺紋 NPT	1/4 in.	外螺紋 NPT

SS-4CPA2-50	316 不銹鋼	1/4 in.	外螺紋 NPT	1/4 in.	外螺紋 NPT

SS-4CPA2-RT-3	316 不銹鋼	1/4 in.	ISO 錐形外螺紋	1/4 in.	ISO 錐形外螺紋

SS-4CPA2-RT-50	316 不銹鋼	1/4 in.	ISO 錐形外螺紋	1/4 in.	ISO 錐形外螺紋

SS-4CPA4-150	316 不銹鋼	1/4 in.	內螺紋 NPT	1/4 in.	內螺紋 NPT

SS-4CPA4-3	316 不銹鋼	1/4 in.	內螺紋 NPT	1/4 in.	內螺紋 NPT

SS-4CPA4-50	316 不銹鋼	1/4 in.	內螺紋 NPT	1/4 in.	內螺紋 NPT

SS-6CA-MM-3	316 不銹鋼	6 mm	世偉洛克® 卡套管接頭	6 mm	世偉洛克® 卡套管接頭

SS-8CA-MM-3	316 不銹鋼	8 mm	世偉洛克® 卡套管接頭	8 mm	世偉洛克® 卡套管接頭

SS-8CPA2-150	316 不銹鋼	1/2 in.	外螺紋 NPT	1/2 in.	外螺紋 NPT

SS-8CPA2-3	316 不銹鋼	1/2 in.	外螺紋 NPT	1/2 in.	外螺紋 NPT

SS-8CPA2-350	316 不銹鋼	1/2 in.	外螺紋 NPT	1/2 in.	外螺紋 NPT

SS-8CPA2-50	316 不銹鋼	1/2 in.	外螺紋 NPT	1/2 in.

超高純度聚合單向閥，CHP 系列

世偉洛克^® CHP 系列 UHP 含氟聚合物單向閥提供較低的開裂壓力和再密封壓力，其潤濕元件符合 SEMI 標準 F57-0301 的超高純系統元件要求。

我們的 CHP 系列超高純含氟聚合物無 O 型圈提升閥芯單向閥，旨在盡可能地提高流量，同時減少壓降，消除無流量區域，并在熱循環中提供出色的防泄漏完整性。

提升閥芯的無 O 型圈設計確保了潔凈運行，其輪廓形狀減少了湍流并使壓降變小
帶有榫槽設計的外殼密封在熱循環和高壓應用中提供了良好的防泄漏完整性
由無污染型 PFA 材料組成的彈簧允許以朝向安裝閥門?？煽恐箘涌梢苑乐箯椈蓧嚎s到壓并高度，允許介質在彈簧線圈周圍掃過以減少滯留。
在中型閥體尺寸中，固定器的設計是為了盡可能地提高流量和減少壓降。在小型閥體尺寸中，固定器的敞開設計確保了提升閥芯的排列，并消除了無流量區域。

這些閥門可以朝向安裝，并可提供細牙螺紋擴口和 Nippon Pillar^® Super 300 端接。

規格

工作壓力	最高 80 psig (5.5 bar)
介質溫度	50 至 185° F（10 至 85° C）
閥體材料
小型閥體	改良型 PTFE
中型閥體	PFA
開啟壓力
小型閥體	小于 1.5 psig (0.11 bar)
中型閥體	小于 0.9 psig (0.07 bar)
再密封壓力	最高 0.5 psig (0.04 bar)
流量系數	最高 4.1
端接
類型	細牙螺紋擴口，Nippon Pillar^® Super 300
尺寸	小型閥體：1/4 和 3/8 in.；6 和 10 mm 中型閥體：1/2 和 3/4 in.

單向閥 — 過流量閥 — 固定壓力

零部件號	閥體材料	接頭 1 尺寸	接頭 1 類型	接頭 2 尺寸	接頭 2 類型
SS-XSF4	316 不銹鋼	1/4 in.	內螺紋 NPT	1/4 in.	內螺紋 NPT

SS-XSS4	316 不銹鋼	1/4 in.	世偉洛克® 卡套管接頭	1/4 in.	世偉洛克® 卡套管接頭

SS-XSS4-1	316 不銹鋼	1/4 in.	世偉洛克® 卡套管接頭	1/4 in.	世偉洛克® 卡套管接頭

SS-XSS8	316 不銹鋼	1/2 in.	世偉洛克® 卡套管接頭	1/2 in.	世偉洛克® 卡套管接頭

單向閥 — 高純度焊接單向閥，CW 系列 — 固定壓力

零部件號	閥體材料	接頭 1 尺寸	接頭 1 類型	接頭 2 尺寸	接頭 2 類型
6L-CW4FR4	316L 不銹鋼	1/4 in.	面密封（金屬墊片）內螺紋 VCR	1/4 in.	面密封（金屬墊片）內螺紋 VCR

6L-CW4FR4-P	316L 不銹鋼	1/4 in.	面密封（金屬墊片）內螺紋 VCR	1/4 in.	面密封（金屬墊片）內螺紋 VCR

6L-CW4FR4-VR4	316L 不銹鋼	1/4 in.	面密封（金屬墊片）內螺紋 VCR	1/4 in.	面密封（金屬墊片）外螺紋 VCR

6L-CW4FR4VR4-P	316L 不銹鋼	1/4 in.	面密封（金屬墊片）內螺紋 VCR	1/4 in.	整體式外螺紋 VCR

6L-CW4S4	316L 不銹鋼	1/4 in.	世偉洛克® 卡套管接頭	1/4 in.	世偉洛克® 卡套管接頭

6L-CW4VR4	316L 不銹鋼	1/4 in.	整體式外螺紋 VCR	1/4 in.	整體式外螺紋 VCR

6L-CW4VR4-EP	316L 不銹鋼	1/4 in.	整體式外螺紋 VCR	1/4 in.	整體式外螺紋 VCR

6L-CW4VR4-NE	316L 不銹鋼	1/4 in.	整體式外螺紋 VCR	1/4 in.	整體式外螺紋 VCR

6L-CW4VR4-P	316L 不銹鋼	1/4 in.	整體式外螺紋 VCR	1/4 in.	整體式外螺紋 VCR

6L-CW4VR4-PX	316L 不銹鋼	1/4 in.	整體式外螺紋 VCR	1/4 in.	整體式外螺紋 VCR

6L-CW4VR8	316L 不銹鋼	1/2 in.	面密封（金屬墊片）外螺紋 VCR	1/2 in.	面密封（金屬墊片）外螺紋 VCR

6L-CW4VR8-P	316L 不銹鋼	1/2 in.	面密封（金屬墊片）外螺紋 VCR	1/2 in.	面密封（金屬墊片）外螺紋 VCR

6LV-CW4BW4	316L VAR	1/4 in.	卡套管對接焊接	1/4 in.	卡套管對接焊接

6LV-CW4BW4-EP	316L VAR	1/4 in.	卡套管對接焊接	1/4 in.	卡套管對接焊接
