德國Phytron步進電機phySPACE 19

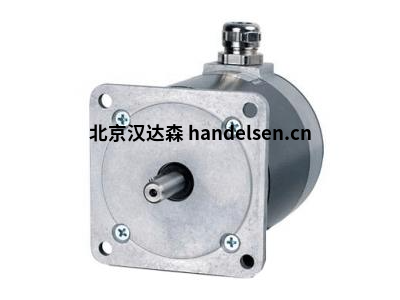

Phytron VSS / VSH 步進電機

優勢：在極端條件下執行的解決方案

Phytron 的 VSS / VSH 步進電機是 30 多年空間技術經驗的結晶。專門設計的兩相混合式步進電機可用于高達 10 -11 hPa 的真空環境。它們是特殊環境的最佳選擇，例如深度和高溫或極端輻射強度。

技術細節

用于在真空或空間中運行或用于低溫應用的步進電機

高沖擊和振動載荷

真空度高達 10 -11 hPa

溫度范圍取決于應用

抗輻射能力高達 10 6 J/kg

保持扭矩從 3.4 mNm 到 13 Nm

直徑 19 至 125 毫米

每轉完整步數：200 (1.8°)

排氣孔以避免殘留氣體

可選的：

VGPL 行星/諧波傳動齒輪

熱敏元件型 KTC/Pt100 電阻傳感器

解析器

雙軸

定制結構：

在惡劣環境中運行，兼容潔凈室，帶主軸的電機

用于減輕重量和抗振性的集成電機齒輪類型 - 鈦外殼或空間應用

減少磁發射



德國Phytron部分型號示例：

Phytron步進電機 ZSH 87/2.200.6,5-B-E50

Phytron步進電機 ZSH 87/2.200.6,5-B-TB-T1

Phytron步進電機 ZSH 87/3.200.10

Phytron步進電機 ZSH 87/3.200.10-B-E50

Phytron步進電機 ZSH 87/3.200.5

Phytron步進電機 ZSH 87/3.200.8.4-E50

Phytron步進電機 ZSS32.200.1,2

Phytron步進電機 RSS80.200.5

Phytron步進電機 VSS25.200.1.2

Phytron步進電機 VSS42.200.2.5

Phytron步進電機 VSH80.200.5-HV

Phytron ZSS 步進電機

高精度步進電機。優化的幾何形狀和磁化，以實現平穩運行

Phytron ZSS 步進電機（19 - 56 毫米）提供高精度和平穩運行。ZSS電機具有多達 102.400 個可接近的位置（200步進電機，以微步進模式驅動，具有 1/512 步進分辨率和編碼器），可為您的應用提供高精度定位功能。

基于其幾何形狀，ZSS 系列具有平穩的低共振運行性能。受益于低噪音、典型的平穩運行和由此產生的最佳結果，特別是對于光學高精度應用。

技術細節

用于單極或雙極控制模式的兩相混合式步進電機

保持扭矩從 3.8 到 700 mNm

尺寸 ZSS 19 至 56 毫米

每個尺寸最多 3 種電機類型和 3 個標準繞組

標準步數/轉：200，步距角：1.8°

取決于電機尺寸的特殊步數

最低防護模式：IP40

允許的環境溫度：-30 °C 至 +80 °C

可選：齒輪、電機制動器、編碼器、第二軸、散熱片、聯軸器等。

可用型號

尺寸、步數、繞組：參見數據表中的表格

自由線端或保護蓋、散熱器、第二軸

齒輪、電機制動器、編碼器



產品范圍：

Phytron電機

Phytron步進電機

Phytron控制器

Phytron驅動器

Phytron電源

Phytron傳動器

Phytron減速電機

Phytron阻尼器

Phytron聯軸器

Phytron分解器



德國Phytron品牌介紹：

Phytron成立于1947年，phytron成立并發展成步進電機和控制設備行業的領先制造商。Phytron步進電機的功率端水平的最大的現有范圍讓全球20多個國家的客戶受益.產品廣泛應用在：工業機械，食品包裝，醫療設備，氣象設備，高清潔實驗室設備，空間技術，印刷設備，宇航領域。
