AMCI絕對模擬旋轉軸編碼器ME15

AMCI絕對模擬旋轉軸編碼器ME15

　　適合高沖擊和振動應用

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　IP67 評級(灰塵緊，水緊)

　　緊湊型低成本設計

　　10 位分辨率

　　0-5Vdc， 0-10Vdc 輸出版本|0-20mA， 4-20mA 輸出版本

　　(2) 連接選項

　　伺服安裝樣式

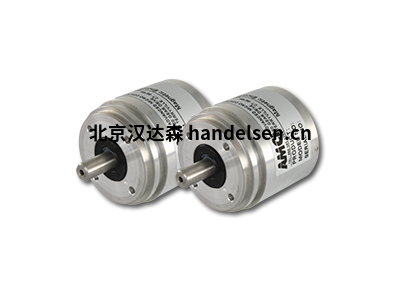

　　AMCI ME15 絕對模擬旋轉軸編碼器

　　AMCI 的 ME15 模擬旋轉軸編碼器專為需要防彈可靠性的成本敏感應用而設計。ME15 磁編碼器的直徑略低于 1.5"，設計用于不同行業的重型操作。編碼器的 IP67 評級可防止灰塵和濕氣，傳感器的緊湊設計僅依賴于兩個組件，確保無故障操作。

　　AMCI 的 ME15 模擬編碼器使用小型截然兩極分化的磁鐵和自定義的 ASIC，其中包含一系列霍爾傳感器，當暴露在磁場中時會產生電壓。ASIC 檢測磁通量分布的變化，因?yàn)榇盆F在磁體上方旋轉并輸出表示角位置的電壓水平。ASIC 還能夠忽略任何干擾磁場，使 ME15 能夠在高外部磁場區域運行。

　　摘要：ME15 的體積小、可靠性高、IP67 保護等級高、成本低，是強力計和小型工業編碼器的理想替代品。堅固的機器外殼和對沖擊和振動的高抗性使這些編碼器成為理想的適合和能夠承受困難的環境條件，包括鄰近電流產生的電磁干擾 (EMI) 噪聲。

　　規格機械規格

　　ME15 絕對模擬旋轉軸編碼器

　　包裝樣式：尺寸 15 (1.5" 直徑) 鋁制外殼，帶伺服安裝

　　住房：鋁制外殼

　　軸：1/4" 或直徑 6mm 不銹鋼

　　軸加載：1/4 英寸和 6 毫米軸

　?。?0 磅徑向/5 磅軸最大軸負載。軸承壽命額

　　定為 2X10×9，在最大軸負荷下最小轉。

　　開始扭矩：2 盎司最大 #25° C (帶標準軸密封

　　) 0.2 盎司，最大 #25° C (無軸密封)

　　慣性時刻：1.75 * 10=-5 盎司秒=2

　　最大速度：20，000 RPM

　　連接選項：-七針，M9，端接頭

　　- 集成電纜在1.5'，3'，6'或10'長度

　　28AWG，7導體與整體屏蔽

　　電氣規格

　　ME15 絕對模擬旋轉軸編碼器

　　分辨率：10 位

　　準確性：+ 0.5°

　　增加計數的方向：CW 或 CCW，在訂購時指定

　　旋轉測量范圍：360 度連續

　　保護：過電和反向電壓保護，短路保護

　　啟動設置時間：20ms

　　環境規范

　　ME15 絕對模擬旋轉軸編碼器

　　外殼：

　　IP67(僅適用于工作軸密封件)

　　休克：50 G's 表示 11 mSec

　　振動：20 克， 5 至 2，000 赫茲

　　工作溫度：-40° C 至 85° C 標準

　　模擬輸出規格

　　ME15 絕對模擬旋轉軸編碼器

　　電源要求：電壓輸出版本 = 20 至 30Vdc，|24Vdc 最佳|0.84W

　　當前輸出版本 = 20 至 30Vdc，|24Vdc 最佳|1.32W

　　輸出分辨率：1024 模擬電壓或電流中的一個部分

　　獨立線性：<0.5%的輸出范圍

　　重復性：<0.1%的輸出范圍

　　可用輸出配置：電壓： 0 至 5Vdc 或 0

　　至 10 Vdc 電流： 0 至 20mA 或 4 至 20mA

　　電壓負載容量：

　　0 到 5 Vdc0 至 10Vdc

　　當前輸出最大 10mA。最大 10mA。

　　輸出負載500 分鐘1k 000 分鐘

　　當前負載容量：

　　0 至 20 mA4 至 20 mA

　　輸出負載最大 5000最大 5000

　　交配連接器： (單獨出售)

　　AMCI 部分編號活頁夾部分編號

　　MS-999 0426 00 08

　　連接器 PINOUT： 7 針男性 M9 連接器或 7 導體集成電纜：

　　信號連接器集成電纜

　　+直流輸入1紅

　　直流返回2黑

　　模擬輸出3綠

　　模擬輸出返回4棕色

　　-5-

　　-6-

　　-7-
