Magtrol低功率范圍的測功機HD-500-5C

60 多年來，Magtrol Inc 和 Magtrol SA 一直為客戶提供高質量的產品來測試、測量和控制扭矩-速度-功率、負載-力-重量、張力和位移。Magtrol Inc 總部位于美國，是電機測試設備和磁滯制動器和離合器的領先制造商。

位于瑞士的 Magtrol SA 還提供電機測試設備以及測量、控制和監測負載力重量和位移的產品。Magtrol 為客戶提供廣泛的測量和控制解決方案，以及出色的全球銷售和服務。



Magtrol產品范圍

Magtrol電機測試設備

Magtrol扭矩傳感器

Magtrol負載力重量系統

Magtrol制動器和離合器

Magtrol位移傳感器

Magtrol旋轉變送器



Magtrol產品應用范圍

Magtrol產品主要用于汽車、航天、起重設備和起重機、醫療和牙科、電動工具等方面

Magtrol型號及特點

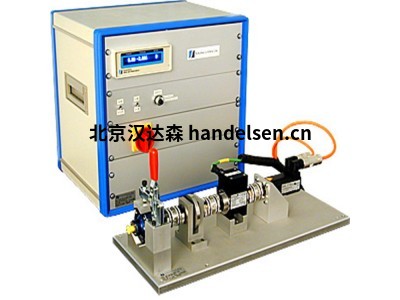

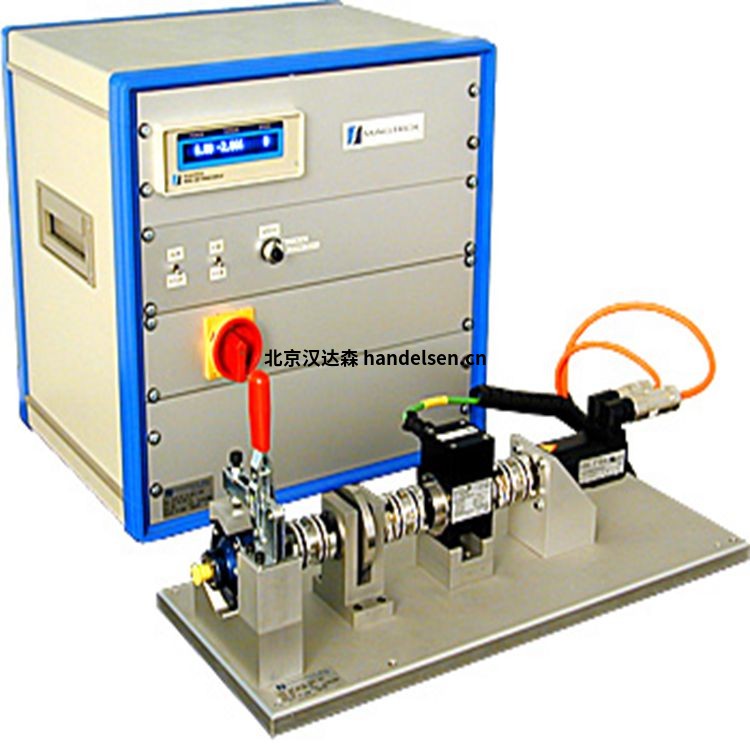

Magtrol磁滯測功機HD 系列

產品描述：

磁滯制動測功機（HD 系列）用途廣泛，非常適合在中低功率范圍內進行測試（最大 14 kW 間歇工作）。借助磁滯制動系統，測功機不需要速度來產生扭矩，因此可以提供從自由運行到鎖定轉子的完整電機斜坡。制動器冷卻由對流（無外部源）、壓縮空氣或?qū)Ｓ霉娘L(fēng)機提供，具體取決于型號。所有 Magtrol 磁滯測功機的精度等級均為 ± 0.25% 滿量程 — 取決于尺寸和系統配置。

為了更好地將測功機集成到系統中，Magtrol 提供長底板和短底板。當與 T 型槽工作臺和 Magtrol 可調電機夾具一起使用時，較短的底板便于電機安裝，而長底板更適合桌面測試。



特征：

16 種標準型號，最大扭矩從 2.5 oz·in 到 500 lb·in（18 mN·m 到 56.5 N·m）

磁滯制動系統：提供與軸速無關的精確扭矩負載

從空載到堵轉的電機測試

準確度：±0.25%（滿量程）

氣流傳感器：用于防止過熱和操作錯誤

標準扭矩單位：英制、公制和 SI

底板：提供長款或短款

定制測功機：用于特殊扭矩和速度要求

輕松校準



型號和技術參數：

模型                最大扭矩范圍（公制）          最大速度 (rpm)  動能 - 5 分鐘 (W)  動能 - 連續 (W)

HD-106-5C 0.018 N·m 30,000 35 7

HD-100-5C 0.08 N·m                 25,000 75 20

HD-400-5C 0.28 牛·米                 25,000 200 55

HD-500-5C 0.85 牛·米                                 25,000 400 80

HD-510-5C 0.85 牛·米                 25,000 750 375

HD-505-5C 1.7牛·米                                 25,000 800 160

HD-515-5C 1.7牛·米                                25,000 1,500 900

HD-700-5C 3.10 牛·米                 25,000 700 150

HD-710-5C 3.10 牛·米                 25,000 1,500 935
