德國 SEIKA傳感器 NG360 測量范圍 360 度

關于SEIKA

SEIKA 開發、生產和銷售用于測量物理變量的傳感器以及傳感器技術領域的電子和機械組件。 除了許多客戶特定的特殊傳感器外，用于實際發生的幾乎所有傾角測量任務的傾角傳感器和一系列帶有內部傳感器電子元件的堅固加速度傳感器構成了 SEIKA 的標準生產計劃。

用于幾乎所有現有傾斜測量的傾角計和一系列帶有集成傳感器電子設備的堅固加速度計是 SEIKA 的標準產品。 除此之外，SEIKA 還生產許多客戶特定的傳感器。



常用型號

SEIKA B1, B2, B3

SEIKA NB3

SEIKA BDK3

SEIKA BDK10

SEIKA BDK100

SEIKA BD-Sensoren

SEIKA N2, N3, N4

SEIKA NA2-05

SEIKA NA2-10

SEIKA NA3-30

SEIKA NA4-45

SEIKA NA4-70

SEIKA NG2, NG3, NG4

SEIKA NGI2, NGI3, NGI4

SEIKA NGU2, NGU3, NGU4

SEIKA NG360

SEIKA SB1I

SEIKA SB2I

SEIKA SB1U

SEIKA SB1S

SEIKA SBS1U

SEIKA SB360

SEIKA SBG2U

SEIKA SBG3I

SEIKA SBL1

SEIKA SBL1S

SEIKA XB..

SEIKA SC485B

SEIKA NV4a

SEIKA NV6a

SEIKA NV8a

SEIKA SW3

產品介紹

特征

集成 16 位微處理器

RS485總線輸出信號

無測量范圍限制

0.01 度分辨率

最小線性偏差

長期穩定性高

無滯后輸出信號

最小零點漂移

不受環境電磁場干擾

防震，因為沒有移動的機械部件

非常緊密的密封

傳感器與測量點電氣隔離 - 無接地連接

使用夾緊環可 360° 調節零點

集成溫度測量糾正任何與溫度相關的測量誤差

描述

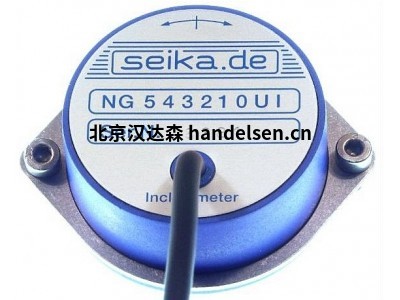

NG360 是一款電容式液體傾角儀，帶有集成傳感器電子設備和 16 位微處理器。測量結果通過 RS485 端口傳輸以進行進一步處理。使用一條通信線路最多可以操作 78 個傳感器。

該測量方法提供了待測角度和輸出信號之間的線性關系。確定的角度與當?shù)氐闹亓铀俣葻o關，這意味著無論在哪里進行測量，無論是在歐洲、澳大利亞、珠穆朗瑪峰還是在月球上，都可以在任何地方正確測量傾角。與溫度相關的不準確性由集成微處理器糾正。

應用

NG360 傾角儀適用于需要測量任何角度以便在 PC 上進行進一步處理的應用。

典型應用領域包括建筑、采礦、車輛、飛機、船舶、測量設備以及運輸和輸送系統

技術規格

NG360 型

測量范圍 360 度

分辨率 0.01 度

尺寸見尺寸圖

線性偏差±0.25度

橫向靈敏度 < ±0.1 度，傾斜 45°

穩定時間約 0.3 秒

供電電壓 UbN 9V ... 15V

電源電壓導通時間 < 50ms

電流消耗約。 40毫安

防護等級 IP65

工作溫度 -40 至 +85°C

儲存溫度 -45 至 +90°C

重量（不含夾緊環或電纜）約 110克

電氣連接 1m 屏蔽電纜 Ø 4.6 mm
