德國STIEFELMAYER卡盤

德國STIEFELMAYER卡盤

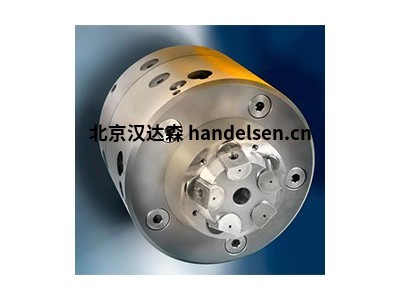

名稱：  STIEFELMAYER卡盤

型號：  SBF-G-160

產地：  德國



德國STIEFELMAYER公司于1874年成立。140多年來，STIEFELMAYER扎根于工業領域，從點滴做起，不斷以高品質產品滿足客戶需求。憑借特制解決方案成為測量技術、夾緊技術和激光技術領域的領跑者。



1.STIEFELMAYER毛坯面彈性夾持卡盤KAF

STIEFELMAYER毛坯面彈性夾持卡盤KAF是液壓卡盤的純徑向夾緊版本。這就是為什么它可能覆蓋每個卡盤尺寸更大的夾緊范圍。由于純粹徑向夾緊運動，工件具有相對小的夾緊表面可以安全地夾緊。KAF卡盤既可作為內脹式卡盤又可作為外抱式卡盤，可選夾爪快換，氣動控制模式，離心力補償。



2.STIEFELMAYER桿式卡盤SBF

STIEFELMAYER桿式卡盤SBF用于夾持對變形敏感的工件，工件徑向夾緊且平面拉力(軸向受到向后拉力)。SBF桿式卡盤尤其適用于尺寸系列多的產品，即使在高轉速下、工件不會從工件的支撐上解除(工件徑向跳動小)，卡盤尺寸從170毫米至600毫米。



3.STIEFELMAYER張角式后拉卡盤WHF

STIEFELMAYER張角式后拉卡盤WHF是用于夾緊要求變形量小的大型元件，同一WHF卡盤可以實現工件的內部脹緊及外抱式夾緊。WHF卡盤有出色的綜合離心力補償和重復精度，能使大型球軸承、錐齒輪、齒圈等達到最高加工精度，卡盤尺寸為250毫米至2000毫米。



4.STIEFELMAYER偏心卡盤

使用STIEFELMAYER偏心卡盤，可無限調節最大6mm的偏心。您可以在主軸運行時從中心加工切換到偏心加工，然后再切換回偏心加工。它大大減少了工件的加工時間。STIEFELMAYER偏心卡盤采用機械鎖定，液壓操作，轉速高達3000rpm，夾緊直徑最大為40mm。



5.STIEFELMAYER旋轉卡盤

STIEFELMAYER旋轉卡盤用于減少工件的加工時間：因為使用串聯油缸致動，可以在所有位置(90°，180°，270°)實現極快的旋轉。夾頭之間的垂直度為0.04mm，因此具有極高的精度。穩定的結構和液壓控制具有很高的重復性。



德國STIEFELMAYER公司于1874年成立。140多年來，STIEFELMAYER扎根于工業領域，從點滴做起，不斷以高品質產品滿足客戶需求。憑借特制解決方案成為測量技術、夾緊技術和激光技術領域的領跑者。在測量領域，STIEFELMAYER有柔性測量機和標記儀，三維長度測量機;在夾緊技術領域，STIEFELMAYER特殊卡盤能夾持薄壁工件幾乎不變形;在激光技術領域，STIEFELMAYER的薄板切割機與光纖激光器能快速高精度加工復雜輪廓的零件。下文為您介紹STIEFELMAYER卡盤。



6.STIEFELMAYER卡盤部分型號如下：

①卡盤SBF-G-160

②卡盤SBF-G-200

③卡盤SBF-G-230

④卡盤SBF-G-250

⑤卡盤SBF-G-280

⑥卡盤SBF-G-315

⑦卡盤KAF-G-160

⑧卡盤KAF-G-200

⑨卡盤KAF-G-230

⑩卡盤KAF-G-280
