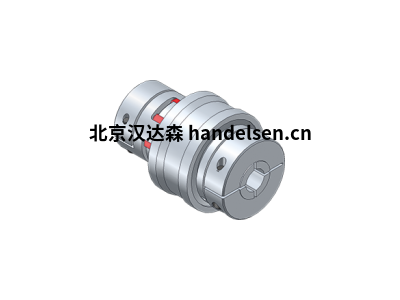

GERWAH GWE5107-24-25-29-92SHA-24彈性聯軸器
軸徑d1:25mm
軸徑d2:29mm
彈性體硬度：92SHA
轉速：4500rpm
扭矩：55Nm
特性
鋁輪轂
鋼制膨脹芯軸和內錐體
鏈輪尺寸 9 和 12，帶 92 SH A（黃色鏈輪）
可選帶通孔，
鏈輪尺寸 14 至 28，帶 98 SH A（紅色鏈輪）
可選帶通孔，
軸公差應在配合公差“g6”或“h7”之內。
對于孔公差，我們建議配合公差 H7
接觸面必須無油無油脂
技術數據表中給出的扭矩值可以更改
只有遵守所有說明才能安全轉移技術資料
慣性矩和重量是用最大孔徑計算的。
慣性矩和重量（質量）是參照最大孔徑計算的。
訂購示例 訂購示例：GWE 5107
d1min = 最小孔徑 d1/min?？讖絛1
d1max = 最大孔徑 d1/max.孔徑d1
d1kmin = 帶鍵槽的最小孔徑 d1，符合 DIN 6885-1
帶鍵槽的最小孔徑 d1根據 DIN 6885-1
d1kmax = 帶鍵槽的最大孔徑 d1，符合 DIN 6885-1
帶鍵槽的最大孔徑 d1根據 DIN 6885-1
C1 = 輪轂孔中的導向長度
D1 = 外徑
D4min = 錐形輪轂的最小外徑
錐轂最小外徑
D4max = 錐形輪轂的最大外徑
錐轂最大外徑
H = Stör-直徑/間隙直徑
H3 = 安裝長度阻尼模塊
阻尼模塊長度
l = 螺孔中心與輪轂邊緣之間的距離
中心螺孔到輪轂端的距離
K = 軸軸線和夾緊螺釘軸線之間的距離
距離軸軸線-夾緊螺釘軸線
L = 總長度
L5 = 膨脹芯軸長度
