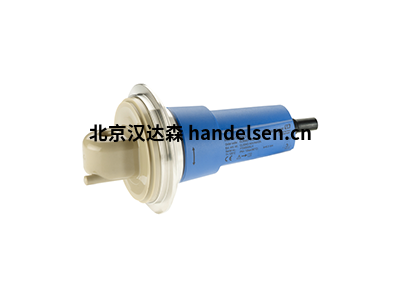

E+H導波雷達物位計

E+H導波雷達物位計

名稱：  E+H導波雷達物位計

型號：  E+H

品牌：  E+H

產地：  德國



　　E+H導波雷達物位計探頭選型：



　　通常，使用桿式探頭或同軸探頭進行液位測量。纜式探頭用于量程超過10 m (33 ft)時的液位測 量(FMP52：量程超過4 m (13 ft))， 以及罐(倉)頂間隙不允許安裝桿式探頭的測量條件下的液位測量。



　　進行界面測量時，佳方案是使用同軸探頭，或使用桿式探頭在導波管/旁通管中測量。



　　同軸探頭用于大粘度約為 500 cst的液體的測量。同軸探頭可以測量大多數液化氣體，即使介電常數(DC)低至1.4。此外，使用同軸探頭測量時，安裝條件(例如：安裝短管、罐體內部裝置 等)對測量無任何影響。在塑料罐體中測量時，同軸探頭可以確保高的電磁兼容安全性 (EMC)。



　　安裝



　　1、 安裝條件：



　　- 戶外安裝時，請安裝防護罩(1)，保護在極端氣候條件下工作的儀表。



　　- 在金屬容器中：請勿將探頭安裝在容器中央位置處(2)，此安裝位置可能會增大干擾回波。



　　無法避免中央安裝位置時，完成儀表調試后必須進行干擾回波抑制



　　-請勿將探頭安裝在進料區中



　　- 選擇正確的安裝位置，避免纜式探頭在安裝和操作過程中(例如：介質沖擊倉壁)出現纏繞。



　　2、 正確的安裝位置：



　　容器壁與桿式或纜式探頭間的距離(A)：



　　-光滑金屬罐壁：大于50 mm (2 in)



　　-塑料罐壁：與容器外部金屬部件的距離大于300 mm (12 in)



　　-水凝土罐壁：大于500 mm (20 in)，否則有效測量范圍將縮小



　　- 桿式或纜式探頭與容器內部裝置間的距離(B)：大于300 mm (12 in)



　　- 同時使用多臺Levelflex時：傳感器軸線間的小距離：100 mm (3.94 in)



　　-探頭末端與容器底間的距離(C)：



　　纜式探頭：大于150 mm (6 in)



　　桿式探頭：大于10 mm (0.4 in)



　　同軸探頭：大于10 mm (0.4 in)



　　使用同軸探頭時，探頭與容器壁和容器內部裝置間的距離不受限制。



　　3、 所需安裝工具



　　-安裝3/4"螺紋：六角扳手36 mm



　　-安裝1-1/2"螺紋：六角扳手55 mm



　　-截短桿式探頭或同軸探頭：鋸子



　　-截短纜式探頭：



　　內六角扳手AF 3 mm (適用于4 mm纜式探頭)或AF 4 mm (適用于6 mm纜式探頭)



　　鋸子或絞線鉗



　　法蘭和其他過程連接：相應安裝工具



　　旋轉外殼：六角扳手8 mm



　　4、 安裝儀表



　　將帶安裝螺紋的儀表擰入焊接底座或法蘭中，并固定。安裝在金屬容器中時，請確保過程連接和容器間具有良好的金屬接觸。使用密封圈時，務必使用無涂層的金屬螺栓，確保探頭法蘭和過程法蘭間具有良好的電氣連 接。



　　5、 固定探頭



　　探頭分為兩種：桿式探頭和纜式探頭。



　　桿式探頭長度超過≥ 3 m (10 ft)時需要支撐。通常，存在橫向介質流或強振動時，桿式探頭必須使用支撐。只能在桿式探頭末端進行支撐。
