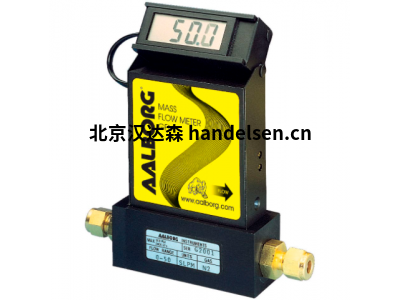

AALBORG質量流量計GFC-47S-VAN4-E0

AALBORG氣體質量流量控制器工作原理：

被測氣體分別流經兩個層流區，一路通過主流量管道，另一路通過毛細測量管。兩個管路的設計保證流體處于層流狀態，因此兩個管路流量比是恒定的。兩個精密的溫度感應繞組在測量管上被加熱，當有流量產生時，被加熱的氣體從上游帶走熱量到下游的感應繞組上。產生溫差和感應圈電阻的變化是成比例的。測量繞組的電阻值與瞬時流量成線性比例關系，采用惠斯頓電橋來檢測測量繞組的電阻變化。根據被測氣體的質量流量，輸出0…5VDC或者4…20mA信號。經過兩個層流區的氣體混合后流過具有特定孔徑的電磁比例閥，質量流量測量與電磁比例閥組成閉環的控制系統，使流量穩定在設定的流量值上。在一定范圍內溫度和壓力的變化不會影響流速。



AALBORG氣體質量流量控制器設計特點：

堅固的金屬結構;最大壓力1000psig(70bar);泄漏率小于1×10-7 sml/s;經過NIST校準;嵌入可傾斜LCD顯示儀;0-5VDC和4-20mA信號;回路保護;可作便攜設備使用;工程單位或者百分比顯示;累積器可選。



AALBORG氣體質量流量控制器簡單介紹：

AALBORG始建于1972年，AALBORG儀器 & 控件，公司是全世界眾所周知，作為一種主要的流量測量和控制的精密儀器制造商。GFC系列用于測量和控制氣體質量流量。AALBORG 氣體質量流量控制器外殼堅固耐用，精確度高，是一款多功能而且經濟實用的流量控制產品?？蛇x鋁或不繡鋼外殼，可選顯示工程單位(標準)或百分比。自帶的電磁比例閥可以控制設定的流量，該閥是常閉閥，當意外停電時，閥門將自動關閉。設定點可以本地控制或外部給定控制。自帶置于傳感器頂部的LCD顯示模塊，這個顯示模塊可傾斜90度以上以方便讀數。它用一個標準的插頭與傳感器連接，也可以分開獨立安裝。OEM的應用可提供無 LCD顯示的產品。



AALBORG品牌介紹：

AALBORG始建于1972年，AALBORG儀器控制公司全世界眾所周知流量測量和控制儀器的主要制造商，作為一種主要的流量測量和控制的精密儀器制造商。主要產品包括：AALBORG氣體質量流量控制器、AALBORG轉子流量計、AALBORG渦街流量計、AALBORG變速泵、AALBORG轉速泵、AALBORG步進馬達閥、AALBORG針形閥、AALBORG I/O模塊等等。Aalborg公司生產的轉子流量計和熱式質量流量控制器目前已經成為經濟高效型流量測量及控制產品的代表。設計出了鋁、不銹鋼、銅和PTFE材料的流量計，尤其是轉子流量計從微流量到工業級的范圍,熱式質量流量控制器現場顯示以及電子式流量控制器在各種氣體和液體中都具有典型的應用特點。

AALBORG氣體流量質量控制器



精度： 精度%FS



型號 GFC17,37，47 GFC57,67,77

流量范圍 0-100% 20-100% 0-20%

精度 ±1% ±1.5% ±3%

可選精度%FS

型號 GFC17 GFC37，47,57,67,77

流量范圍 0-100% 20-100% 0-20%

精度 ±1% ±1% REF DATA with ±1%

校準：標況【14.7psia(101.4kpa)，70℉(21.1℃)】



重復性：±0.25%滿里程、



響應時間：在滿里程的25-100%范圍內，2秒內達到2%精度



溫度系數：0.05%滿里程/℃



壓力系數：0.01%滿里程/psi(0.07bar)



推薦氣體壓力：25psig(1.73bars)



最大氣體壓力：GFC17,37,47最大1000psi(70bars).GFC57,67，77最大500psig(34.5bars)



量程比：40:1



最大壓差：GFC17/37/57/67/77 50psi(3.4bars)，GFC47 40psi(2.7bars)



氣體和周圍溫度：32℉-122℉(0℃-50℃)，14℉-122℉(-10℃-50℃)，干燥氣體



方位靈敏度：水平到垂直旋轉低于15度;標準校準是在水平位置



輸出信號：線性0-5Vdc(3000ohms最小負載阻抗);線性4-20mA(500ohms最大回路電阻)最大噪聲±20mV



控制信號：遠程設定模式：模擬0-5Vdc或4-20mA;NPN兼容清洗/關閥



連接：GFC17and37：1/4”卡套連接



可選6mm，1/4VCR，3/8或1/8卡套



GFC47：3/8”卡套



GFC57：3/8”卡套



GFC67：1/2”卡套



GFC77：3/4”FNPT.可選：3/4”卡套



泄漏率：氦氣泄漏率1*10­9sml/s



輸入電源：+12Vdc，800mA;可選+24Vdc，650mA



回路保護：電路板內置極性保護，自動恢復電阻保護電源過載輸入



顯示：3-1/2數字LCD，0.5”英寸高字符



CE認證：EN55011class1,classB;EN50082-1
