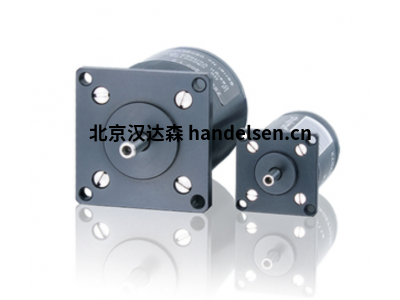

高精度步進電機。幾何形狀和磁化以實現平穩運行

Phytron ZSS 步進電機 (19 - 56 mm) 提供高精度和平穩運行。ZSS 電機具有多達 102.400 個可接近位置（200步電機，以微步進模式驅動，具有 1/512 步分辨率和編碼器），可為您的應用提供高精度定位能力?；谄鋷缀涡螤睿琙SS 系列具有平穩的低共振運行性能。受益于低噪音產生、典型的平穩運行和由此產生的結果，特別是對于光學高精度應用。

技術細節

• 用于單極或雙極控制模式的兩相混合式步進電機
• 保持扭矩從 3.8 到 700 mNm
• 尺寸 ZSS 19 至 56 毫米
• 每個尺寸 3 種電機類型和 3 個標準繞組
• 標準步數/轉：200，步距角：1.8°
• 取決于電機尺寸的特殊步數
• 防護模式：IP40
• 允許的環境溫度：-30 °C 至 +80 °C
• 可選：齒輪、電機制動器、編碼器、第二軸、散熱片、聯軸器等。

可用型號ZSS 200 1,2 E K2 HD05 80 FD

• 尺寸、步數、繞組：參見數據表中的表格
• 自由線端或保護蓋、散熱器、第 2 軸
• 齒輪、電機制動器、編碼器
•

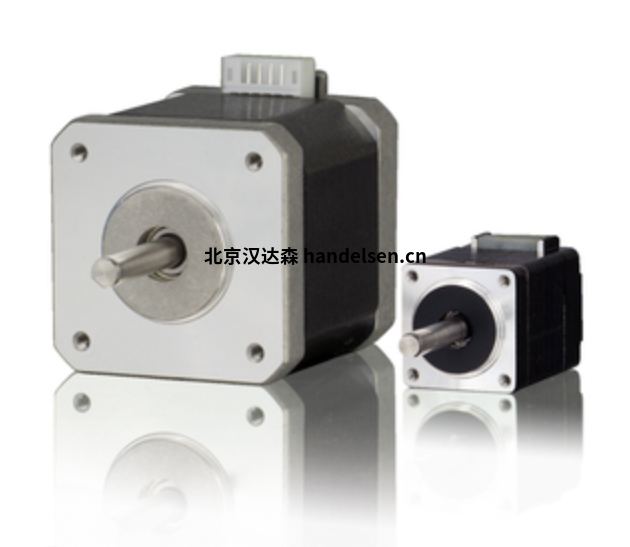

• 我們的phytron電機系列phy BASIC結合了價格優化設計的優勢和出色的運行特性。
  這使得phy BASIC電機適用于制造業的標準應用。運行性能、高扭矩和扎實的工藝使phy BASIC成為 IP 40 環境下快速精確定位任務。

• 技術細節phyBASIC - 42 - 1-1.5-4lp-jst300-e

  • 兩相步進電機

  • 保持扭矩從 50 mNm 到 7.2 Nm

  • 邊緣尺寸從 20 到 86 毫米

  • 步數（標準） 200

  • 1.8° 步進電機的步進精度為 5 %

  • 工作電壓phy BASIC 20、28、42（NEMA 8、11、17）：36 至 48 V DC
    phy BASIC 56、86（NEMA 23、34 ）：72 V DC

  • 標準連接：4 引線并聯

  • 防護等級 IP 40

  • 絕緣等級 B，130 °C

  • 絕緣電阻 100 MΩ

  • 包括配套連接器的電纜
