Phytron 的 HARSH-Enviro
nment 電機特別適用于機械工程和工業中的挑戰性環境應用。 憑借精確的運行性能、高扭矩和適用于高達 IP68 環境的電機堅固設計,滿足使用需求。

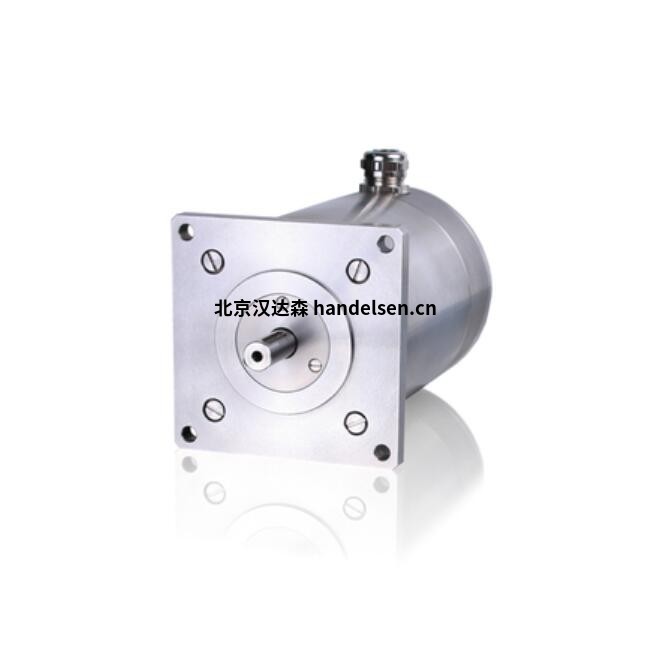

ZSH 步進電機以其堅固的外殼和高強度電纜密封套而令人信服。 使用 IP68 選項,電機防水深度可達 10 m。
擴展溫度范圍,ZSH 步進電機不僅具有非常平衡的特點,具有最大定位精度的平穩和低共振運行性能,而且還具有可選的擴展環境溫度范圍 -30 至 +80 °C(最高可達 100 °C)。
擴展:
• 帶制動器的步進電機:用于 24 VDC 電源的永磁制動器
• 帶編碼器的步進電機:分辨率 50、200 或 500 線,2 或 3 通道
• 帶編碼器和電機制動器的步進電機
• 帶低背隙行星齒輪的步進電機:1 級、2 級或 3 級,減速比從 3:1 到 512:1
應用:
能源生產、農業技術和汽車
沼氣廠
標簽技術
工業3D打印
裝配自動化
海上深鉆技術
深鉆技術
技術細節
用于單極或雙極控制模式的 2 相混合式步進電機
保持扭矩從 0.45 到 17 Nm
直徑 ZSH:57 至 107
NEMA 兼容
步數/轉:200,步距角:1.8°
最低保護模式:IP54、IP68 根據要求
允許的表面溫度:-30 °C 至 +80 °C
(短時間可達 100 °C)
可選配置:
尺寸和繞組:參見數據表
自由線端或接線盒
雙軸
齒輪箱
馬達剎車
編碼器
ZSH 57/1 1.4A版本型號參數舉例:
型號:ZSH 57/1
雙極電流:1.4A
單機電流:1A
電阻(每繞組):5.5Ω
電感(每繞組):9mH
保持轉矩:0.45 mNm
制動扭矩:0.01mNm
轉動慣性:0.125*10-4 kg m2
軸承軸向載荷:80N
軸承徑向載荷:150N
質量:0.6KG
總長度:90mm
邊長:56.5mm
