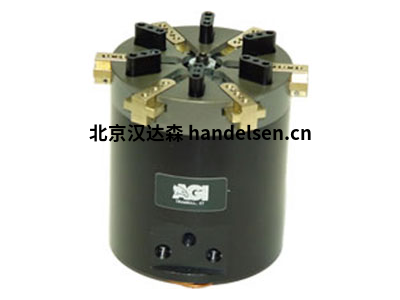

AGP-6-OR – 用于放置O形圈插入機的手指夾具

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　產品規格

　　設計：平行、雙作用、同步密封鉗口

　　中風： 展開 0.6 英寸可調 [15 毫米]

　　彈出 0.25 英寸 [6.3 毫米]

　　每個鉗口

　　的抓取力 展開鉗口的力為 14-55 磅 /80 psi *

　　噴射器鉗口的力為 80 磅 /80 磅/平方英寸。

　　時間：

　　關閉：0.2秒[0.2秒]

　　打開：0.2秒[0.2秒]

　　壓力范圍：

　　低/高 30-100 PSI [2-7 BAR]

　　溫度范圍：

　　低/高 -20°/180°F [-28°/80°C]

　　側面播放：± 0.001 [.03 mm]

　　重復精度從中心開始：± .002 [.06 mm]

　　裝載能力：靜態 – 動態

　　最大拉伸 T

　　60 磅 20 磅

　　[260 N] [88 N]

　　最大壓縮 C

　　60 磅 20 磅

　　[260 N] [88 N]

　　最大力矩 Mx

　　100 英寸/磅 25 英寸/磅

　　[11 牛米] [2.7 牛米]

　　最大時刻 我的

　　120 英寸/磅 30 英寸/磅

　　[13 牛米] [3.3 牛米]

　　最大力矩 Mz

　　100 英寸/磅 25 英寸/磅

　　[11 牛米] [2.7 牛米]

　　材料：高強度，硬涂層

　　鋁青銅合金，鋼

　　重量：1.25 磅 [.56 千克]

　　活塞直徑：1.00 英寸 [25.4 毫米]

　　* [ 取決于在沖程周期中的位置測量它。鉗口的伸展或開口越遠，力越強。此指數力 {彎曲} 適用于所有 AGP-OR 夾具。另外，請記住，這些是"無"摩擦數字。每個應用都將根據手指設計{高度和長度}考慮不同的動摩擦系數，并且在裝配設備的設計階段應予以考慮。

　　特點與優勢

　　鉗口由 T 型槽軸承支撐，可防止鉗口斷裂，并提供卓越的承重性能。

　　展開鉗口和頂出器鉗口具有獨立的活塞，以提供O形圈放置的精確時間。

　　設計緊湊，行程長，行程可調。真正的平行鉗口運動，便于加工
